Реферат

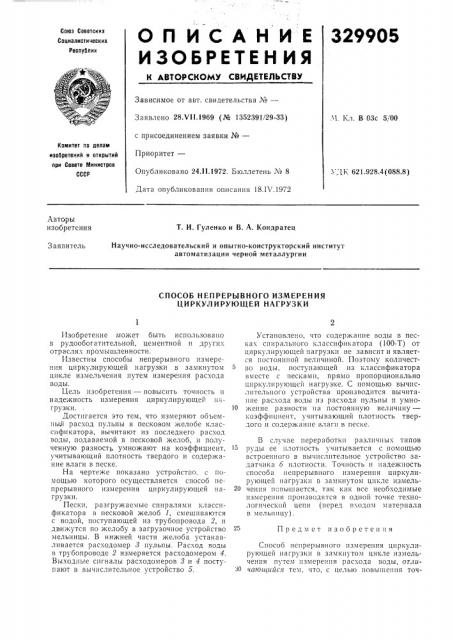

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

329905

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.V11.1969 (№ 1352391/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 24.11.1972. Бюллетень ¹ 8

Дата опубликования описания 18.IV.1972.Ч Кл. В 03с 5/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.928.4(088.8) Авторы изобретения

T. И. Гуленко и В. А. Кондратец

Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии

Заявитель

СПОСОБ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ

ЦИРКУЛИРУЮЩЕЙ НАГРУЗКИ

Изобретение может быть использовано в рудообогатительной, цементной и друг««х отрасля.; промышленности.

Известны способы непрерывного пзмере«1 ия циркулирующей нагрузки в замкнутом цикле измельчения путем измерения расхода воды.

Цель изобретения — повысить точность и надежность измерения циркулирующей нагрузки.

Достигается это тем, что измеряют объем««ый расход пульпы в песковом желобе классификатора, вычитают из последнего расход воды, подаваемой в песковой желоб, и полу.ченную разность умножают на коэффициент, учитывающий плотность твердого и содержание влаги в песке.

На чертеже показано устройство, с помощью которого осуществляется способ непрерывного измерения циркулирующей нагрузки.

Пески, разгружаемые спиралями классификатора в песковой желоб 1, смешиваются с водой, поступающей из трубопровода 2, н движутся по желобу в загрузочное устройство мельницы. В нижней части желоба устанавливается расходомер 3 пульпы. Расход воды в трубопроводе 2 измеряется расходомером 4.

Выходные сигналы расходомеров 3 и 4 поступают в вычислительное устройство 5.

Установлено, что содержание воды в песках спирального классификатора (100-Т) от циркулирующей нагрузки не зависит и является постояш«ой величиной. Поэтому количество воды, поступающей из классификатора вместе с песками, прямо пропорционально циркулирующей нагрузке. С помощью вычислительного устройства производится вычитание рас;ода воды нз расхода пульпы и умно10 жение разности на постоянную величину— коэффициент, учитывающий плотность твердого и содержание влаги в песке.

В случае переработки различнык типов руды ее плотность учитывается с помощью встроенного в вычислительное устройство задатчика б плотности. Точность и надежность способа непрерывного измерения циркулирующей нагрузки в замкнутом цш ле измель20 чения повышается, так как все необходимые измерения производятся в одной точке технологической цепи (перед входом материала в мельницу).

25 Предмет изобретения

Способ непрерывного измерения циркулирующей нагрузки в замкнутом цикле измельчения путем измерения расхода воды, отли.30 чаюи1ийся тем, что, с целью повышения точ329905

Составитель Ю. Маравин

Техред А. Камышникова

Редактор Э. Шибаева

Корректор Е. Зимина

Заказ 105/567 Изд. № 269 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» ности и надежности п циркулирующей нагрузки, измеряют объемный расход пульпы в песковом желобе классификатора, вычитают нз последнего расход воды, подаваемой в песковой желоб, и полученную разность умножают на коэффициент, учитывающий плотность твердого и содержание влаги в песке.
