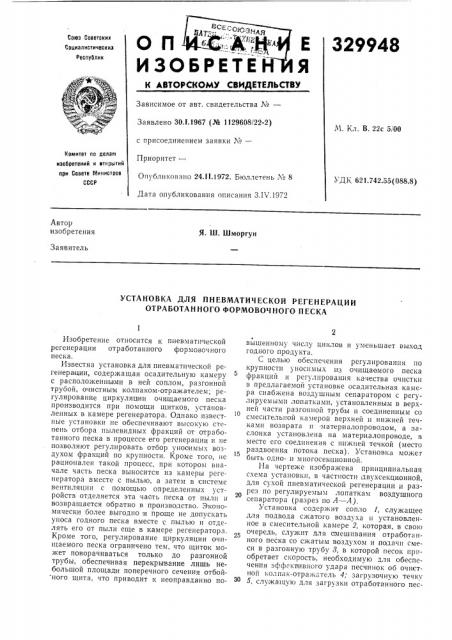

Реферат



О П44С

ИЗО

329948

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено ЗО.I.1967 (№ 1129608/22-2) М. Кл. В. 22с 5/00 с присоединением заявки №вЂ”

Комитет по лелатл изабретеиий и вткрытий при Совете 1т1ииистрое

СССР

Приоритет—

Опубликовано 24.II 1972. Бюллетень М 8

Дата опубликования описания 3.1Ъ .1972 ДК 621 742 55(088 8) Автор изобретения

Я. Ш. Шморгун

Заявитель

УСТАНОВКА ДЛЯ fl Н ЕВМАТИЧ ЕСКОЙ РЕГЕНЕРАЦИИ

ОТРАБОТАННОГО ФОРМОВОЧНОГО ПЕСКА

Изобретение относится к пневматической регенерации отработанного формовочного песка.

Известна установка для пневматической регенерации, содержащая осадительную камеру с расположенными в ней соплом, разгонной трубой, очистным колпаком-отражателем; регулирование циркуляции очищаемого песка производится при помощи щитков, установленных в камере регенератора. Однако известные установки не обеспечивают высокую степень отбора пылевидных фракций от отработанного песка в процессе его регенерации и не позволяют регулировать отбор уносимых воздухом фракций по крупности. Кроме того, нс рационален такой процесс, при котором вначале часть песка выносится из камеры регенератора вместе с пылью, а затем в системе вентиляции с помощью определенных устройств отделяется эта часть песка от пыли и возвращается обратно в производство. Экономически более выгодно и проще не допускать уноса годного песка вместе с пылью и отделять его от пыли еще в камере регенераторз.

Кроме того, регулирование циркуляции очищаемого песка ограничено тем, что щиток может поворачиваться только до разгонной трубы, обеспечивая перекрывание лишь небольшой площади поперечного сечения отбой ного щита, что приводит к неоправданно по2 вышенному числу циклов и уменьшает выход годного продукта.

С целью обеспечения регулирования по крупности уносимых из очищаемого песка

5 фракций и регулирования качества очистки в предлагаемой установке осадительная камера снабжена воздушным сепаратором с регулируемыми лопатками, установленным в верх10 ней части разгонной трубы и соединенным со смесительной камерой верхней и нижней течками возврата и материалопроводом, а заслонка установлена на материалопроводе, в месте его соединения с нижней течкой (место

15 раздвоения потока песка) . Установка может быть одно- и многосекцнонной.

На чертеже изображена принципиальная схема установки, в частности 1двухсекционной, для сухой пневматической регенерации и разрез по регулируемым лопаткам воздушного сепаратора (разрез по А — Л).

Установка содержит сопло 1, служащее для подвода сжатого воздуха и установленное в смесительной камере 2, которая, в свою очередь, служит для смешивания отработанного песка со сжатым воздухом и подачи смеси в разгонную трубу 8, в которой песок приобретает скорость, необходимую для обеспечения эффекпивного удара песчинок об очистной колпак-отражатель 4; загрузочную течку

5, служащую для загрузки отработанного пес329948

Предмет изобретения ф

4 с.> Q Ф еэ о «Ь»

n .С40 Ъ

50

Составитель М. Королева

Редактор В. Новоселова Техред 3. Тараненко Корректор Н. Коваленко

Заказ 98/553 Изд ¹ 259 . Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Я-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред, «Патент» ка в смесительную камеру; воздушный сепаратор б, обеспечивающий регулируемый отбор уносимых воздухом фракций по крупности; верхнюю течку 7, слуяса щую для подачи очищенного песка в материалопровод 8; регулирующую заслонку 9, установленную в месте раздвоения потока песка и направляющую поток песка, идущего на рециркуляцию и в нижнюю течку 10 следук>щей секции, если установка многосекционная, или на выход; по лость 11 воздушного сепаратора; регулируемые лопатки 12.

Отработанный песок по течке 5 подается в амесительную камеру 2, из которой он путем инжекции увлекается в разгонную трубу

3, по которой разгоняется до скорости, обеспечивающей эффективный удар песчинок об очистной колпак-отражатель 4. После этого более крупные песчинки падают вниз и по соединительному каналу поступают в материалопровод 8. Более мелкие фракции увлекаются воздушным потоком через регулируемые лопатки 12 воздушного сепаратора. В полости

11 продолжают оседать наиболее тяжелые частицы, причем крупность оседающих частиц регулируется углом поворота лопаток 12.

Осевшие в полости 11 частицы поступают по верхней течке 7 в матер иалопровод 8. Поток песка в материалопроводе 8, подойдя к заслонке 9, раздваивается на два потока, один из которых поступает на повторную очистку в омесительную камеру 2, а другой — в последующую секцию установки, если установка многосекционная, или на выход. Заслонка 9 в отличие от отражательных заслонок известных генераторов позволяет регулировать величину соотношения этих двух потоков песка в любых пределах, а следовательно, и кратность циркуляции в каждой очистной секции.

Воздух с фракцией, не осевшей в полости 11, уносится по трубопроводу в пылесборник.

Крупность фракций, уносимых воздухом при постоянном его расходе из сепаратора, регулируется лопатками 12, в вависимости от их угла установки.

Внедрение предложенной установки пооволяет сократить энергию на вентиляцию за счет уменьшения количества отсасываемого воздуха, так как песок практически не выносится в систему вентиляции; значительно увеличить выход годного, уменьшить по габаритам вентиляционные очистные средства.

Установка для пневматическои регенера ции отработанного формовочного песка, состоящая из осадительной камеры с расположенными в ней соплом, разгонной трубой, очистным колпаком-отражателем и заслонкой, регулирующей кратность циркуляции очищаемого песка, отличающаяся тем, что, с целью обеспечения регулирования по крупности уносимых из очищаемого песка фракций и регулирования качества очистки, осадительная камера снабжена воздушным сепаратором с регулируемыми лопатками, установленными в верхней части разгонной трубы и соединенным со смесительной камерой верхней и нижней течками возврата и материалопроводом, а заслонка установлена на материалопроводе, в месте его соединения с нижней течкой.
