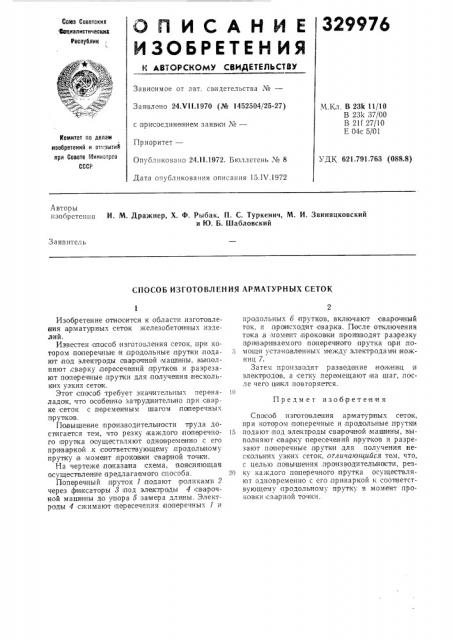

О 11 И С A H И Е 329976

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Go!os Советских

Фоциалистических

Республик

Зависимое от авт. "âèäåòåëüñòâà №вЂ”

Заявлено 24Х11.1970 (№ 1452504/25-27) М,Кл. В 23k 11/10

В 23k 37/00

В 21f 27/10

E 04с 5/01 с присоеди не н ием заявки ¹â€”

Комитет по делам изобретений и от;бытий при Совете Иинистрео

СССР

Пр иоритет—

Опубликовано 24.11.1972. Бюллетень № 8

Дата опубликования описания 15.IV.1972

УДК 621.791.763 (088.8) Авторы изобрстенпя И. М. Дражнер, Х. Ф. Рыбак, П. С. Туркенич, М. И. Звиняцковский и Ю. Б. Шабловский

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ АРМАТУРНЫХ СЕТОК

Предмет изоб ретення

Изобретение относится к области изгото влення арматурных сеток железобетонных,издел ий.

Известен способ изготовления сеток, при котором попереч ные и продольные,прутки, пода- 5 ют под электроды ова рочной машины, вы|полняют,сва рку пересечений п рутков и:разрезают поперечные прутки для .получения нескольких узких сеток.

Этот способ требует значительных перена- !о ладок, что особенно затруднительно,при сварке сеток с,переменным шагом поперечных п р утко в.

Повышение производителнно сти труда достигается тем, что резку каждого поперечпо- 15 го пруттка осуществляют одно в реме нно с его прива ркой .к соответствующему продольному прутку ia момент .проковк и сварной точки.

На чертеже показа на схема, поясняющая осущест1вление предлагаемого способа. 20

Поперечный .накруток 1 подают роликами 2 через ф и ксаторы 8 под электроды 4 сварочной матпи ны до упора 5 за|мера длины. Электроды 4 сжимают пересечения поперечных 1 и прогдольных 6 прутков, включают сварочный ток, и,прон(сходит овар,ка. После отключения тока в момент проковки производят раз резку п ривароеваемого поперечного прутка при помощи установленных между электродам и ножниц 7.

Затем производят разведение |ножниц и электродов, а сетку .перемещают на шаг,,после чего ц и кл повторяется.

Способ изгото|вления арматурных сеток, при котором поперечные и,продольные прутки подают:под электроды сварочной,маписны, выполняют сварку пересечений прутков и разрезают поперечные, прутки для получения нескольких уз ких сеток, отличающийся тем, что, с целью повышения .производительности, резку каждого поперечного прутка осуществляют одновременно с его приваркой к соответствующему продольному прутку в момент проковки сва рной точечки.
