Гусеничный привод для конвейера с цепным тяговым органом

Гусеничный привод для конвейера с цепным тяговым органом

Иллюстрации

Показать все

Реферат

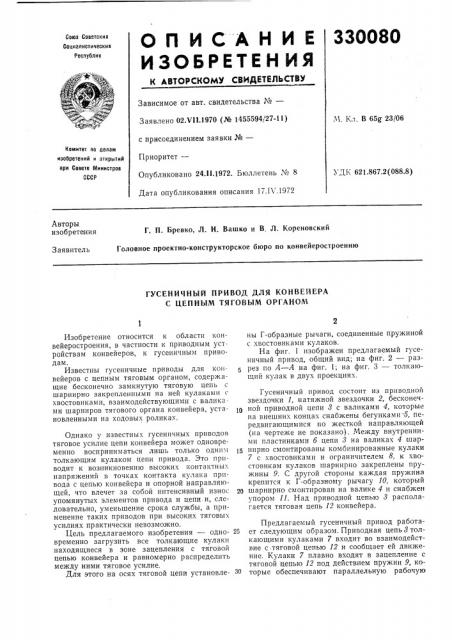

ОПИСАНИЕ ИООВО

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.Ч11.1970 (№ 1455594/27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 24 11,1972. Бюллетень ¹ 8

Дата опубликования описания 17.1\ .1972

М. Кл. В 65g 23/06

Комитет Ilo делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.2(088.8) Авторы изобретения

Г. П. Бревко, Л. И. Вашко и В. Л. Кореновский

Головное проектно-конструкторское бюро по конвейеростроению

Заявитель

ГУСЕНИЧНЪ|Й ПРИВОД ДЛЯ КОНВЕЙЕРА

С ЦЕПНЫМ ТЯГОВЫМ ОРГАНОМ

Изобретение относится к области конвейеростроения, в частности к приводным устройствам конвейеров, к гусеничным приводам.

Известны гусеничные приводы для конвейеров с цепным тяговым органом, содержащие бесконечно замкнутую тяговую цепь с шарнирно закрепленными на ней кулаками с хвостовиками, взаимодействующими с валиками шарниров тягового органа конвейера, установленными на ходовых роликах.

Однако у известных гусеничных приводов тяговое усилие цепи конвейера может одновременно восприниматься лишь только одним толкающим кулаком цепи привода. Это приводит к возникновению высоких контактны.: напряжений в точках контакта кулака привода с цепью конвейера и опорной направляющей, что влечет за собой интенсивный износ упомянутых элементов привода и цепи.и, следовательно, уменьшение срока службы, а применение таких приводов при высоких тяговых усилиях практически невозможно.

Цель предлагаемого изобретения — одновременно загрузить все толкающие кулаки находящиеся в зоне зацепления с тяговой цепью конвейера и равномерно распределить между ними тяговое усилие.

Для этого на осях тяговой цепи установлены Г-образные рычаги, соединенные пружиной с хвостовиками кулаков.

На фиг. 1 изображен предлагаемый гусеничный привод, общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — толкающий кулак в двух проекциях.

Гусеничный привод состоит из приводной звездочки 1, натяжной звездочки 2, бесконеч1р ной приводной цепи 8 с валиками 4, которые на внешних концах снабжены бегунками.б, передвигающимися по жесткой направляющей (на чертеже не показано). Между внутренними пластинками б цепи 8 на валиках 4 шар15 нпрно смонтированы комбинированные кулаки

7 с хвостовиками и ограничителем 8, к хвостовикам кулаков шарнирно закреплены пружины 9. С другой стороны каждая пружина крепится к Г-образному рычагу 10, который

26 шарнирно смонтирован на валике 4 и снабжен упором 11. Над приводной цепью 8 располагается тяговая цепь 12 конвейера.

Предлагаемый гусеничный привод работа25 ет следующим образом. Приводная цепь8толкатощими кулаками 7 входит во взаимодействие с.тяговой цепью 12 и сообщает ей движение. Кулаки 7 плавно входят в зацепление с тяговой цепью 12 под действием пружин 9, ко.ЗО торые обеспечивают параллельную рабочую

330080

Предмет изоб ретения

Фиг. 1

Юг. Г

Фи.т. 3

Составитель Ю. Хромова

Техред А. Камышникова

Корректор О. Волкова

Редактор В. Новоселова

Заказ 106/576 Изд. № 278 Тираж 448 Подписи >е

ЦНИИПИ Комитета по делам изобретений н открытий прн Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Тнп. Харьк. фнл. пред. «Патент> нагрузку всех толкающих кулаков, одновременно находящихся в зоне зацепления.

Из зацепления кулаки 7 также выходят плавно благодаря тому, что тяговая цепь по горизонтальному участку удаляется быстрее, чем приводная по наклонному, а кулак 7 удерживается ограничителем 8. На участке сцепления каждый из толкающих кулаков, взаимодействуя с тяговой цепью, воспринимает нагрузку, которую допускает растяжение или сжатие амортизирующего устройства пружины. Полное тяговое усилие привода равно сумме усилий всех толкающих кулаков, одновременно взаимодействующих с цепью конвейера.

При перегрузке привода кулаки 7 поворачиваются против движения до тех пор, пока хвостовик кулака нижним выступом не нажмет казан) и привод отключится. на концевой выключатель (на чертеже не поГусеничный привод для конвейера с цепным тяговым органом, содержащий бесконечно замкнутую тяговую цепь с шарнирно закрепленными на ней кулаками с хвостовиками, 10 взаимодействующими с валиками шарниров тягового органа конвейера, установленными ца ходовых роликах, отличающийся, тем, что, с целью одновременной загрузки всех толкающих кулаков, находящихся в зоне зацепления

15 с тяговым органом конвейера, на осях тяговой цепи установлены Г-образные рычаги, соединенные пружиной с хвостовиками кулаков.
