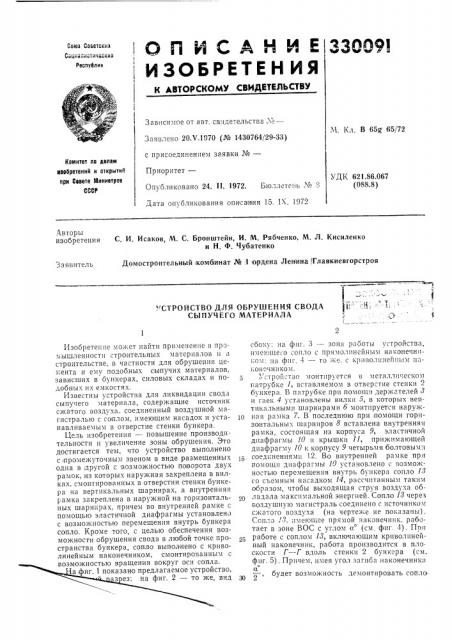

! ОЛ ИСАНИ Е ИЗОБРЕТЕН ИЯ

Союз Советскиз

Социалистilкеских

Респтблин

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

Зависимое от авт. свидетельства ¹ —М. Кл. В 65@ 65/72

Заявлено 20.V.1970 (№ 1430764/29-33) ! с присоединением заявки №вЂ”

Комитет ле делам цеобретеиий и открытий ври Сввете Миииетров

СССР

Приоритет—

Опубликовано 24. 11. 1972. Ьюллетень ¹ 8

Дата опубликования описа ния 15. 1 . 1972

УДК 621.86.067 (088.8) Авторы изобретения

С. И. Исаков, М. С. Бронштейн, И. М. Рябченко, М. Л. Кисиленко и Н. Ф. Чубатенко

Домостроительный комбинат № 1 ордена Лен ина Главкиевгорстроя

Заявитель

".СТРОЙСТВО ДЛЯ ОБРУШЕНИЯ СВОДА

СЫПУЧЕГО МАТЕРИАЛА

Изобретение может найти примечение l3 прэмыц1ленности строительных материалов и в строительстве, в частности для обрушения цемента и ему подобных сыпучих материалов, зависших в бункерах, силовых складах и подобных их емкостях.

Известны устройства для ликвидации свода сыпучего материала, содержащие источник сжатого воздуха, соединенный воздушной магистралью с соплом, имеющим насадок и устанавливаемым в отверстие стенки бункера.

Цель изобретения — повышение производительности и увеличение зоны обрушения. Это достигается тем, что устройство выполнено с:промежуточным звеном в виде размещенных одна в,другой с возможностью поворота двух рамок, из которых наружная закреплена в вилках, смонтированных в отверстии стенки бункера на вертикальных шарнирах, а внутренняя рамка закреплена в наружной на горизонтальных шарнирах, причем во внутренней рамке с помощью эластичной диафрагмы установлено с возможностью перемещения внутрь бункера сопло. Кроме того, с целью обеспечения возможности обрушения свода в любой точке пространства бункера, сопло выполнено с криволинейным наконечником, смонтированным с .возможностью вращения вокруг оси сопла. ство,, вид сбоку: на фиг. 3 — зона работы устройства, имеющего сопло с прямолинейным наконечником; на фиг. 4 — — то же. с криволинейным наконечником.

". стройстзо монтируется в металлическом патрубке 1, вставляемом в отверстие стенки 2 бункера. В патрубке при помощи держателей т и гаек 4 установлены вилки 5, в которых веотикальными шарнирами б монтируется наружно ная рамка 7. В последнюю при помощи горизонтальных шарниров 8 вставлена внутреннян рамка, состоящая из корпуса 9, эластичной диафрагмы 10 и крышки II, прижимающей диафрагму 10 к корпусу 9 четырьмя болтовымп

15 соединениями 12, Во внутренней рамке при помощи диафрагмы 10 установлено с возможностью перемещения внутрь бункера сопло 13 со съемным насадком 14, рассчитанным таки;I образом, чтобы выходящая струя воздуха обладала максимальной энергией. Сопло 18 через воздушную магистраль соединено с источником сжатого воздуха (на чертеже не показаны).

Сопло 13,; меющее прямой наконечник, работает в зоне ВОС с углом a (см. фиг. 4). Пои работе с соплом 13, включающим криволинейный наконечник, работа производится в пло. скости à — Г вдоль стенки 2 бункера (см фиг. 5). Причем, имея угол загиоа наконечник» а — будет возможность демонтировать сопло

330091

Bud A

ro Риг 5

Составитель М. М. Карбачинский

Редактор И, Воликова Техред Л. Евдонов Корректор В. гКолудева

Заказ 154 Изд. № 281 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография ¹ 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14

18, не демонтируя само устройства. Для удобства работы на сопло 18 нанесены «метки глубины», а на быстросъемном штурвале—

«метки поворота» (на чертежах не показаны), необходимые при работе с криволинейным наконечником.

Предмет изобретения

1. Устройство для обрушения свода сыпучего материала, содержащее источник сжатого воздуха, соединенный воздушной магистралью с соплом, имеющим насадок и устанавливаемым в отверстие стенки бункера, отличающееся тем, что, с целью повышения производительности и увеличения зоны обрушения, устройство выполнено с промежуточным звеном в виде размешенных Одна В другой с воз мож ность10 НОворота двух рамок, из которых наруж11ая закреплена B вилках, смонтированны.; в Отверстии стенки бункера, на вертика lbi!hIx шарнн5 рах, а внутренняя рамка закреплена в наружной на горизонтальных ш;1рн11рах, причем во внутренней рамке с помошью эластичной диафрагмы установлено с возможность10 перемещения внутрь бункера сопло.

10 2. Устройство 1по п. 1, отличающееся тем, что, с целью обеспечения возможности обрушения свода в любой точке пространства бункера, сопло выполнено с криволинейным наконечником, смонтированным с возможность1о враще.15 ния вокруг оси сопла.
