Реферат

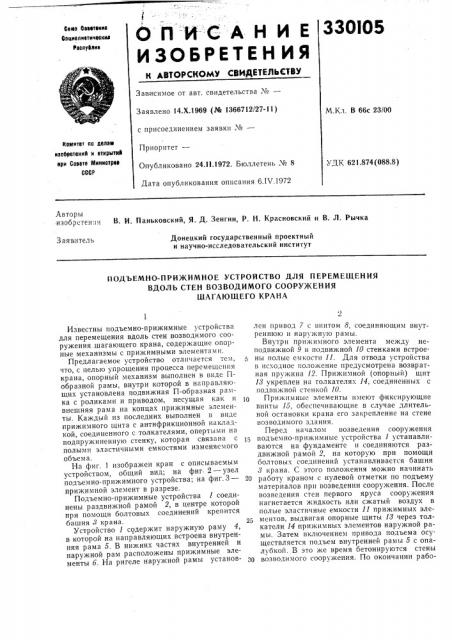

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

330105

Сею Сееетенне

Соииоливтичеоиие реоптоиии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.Х.1969 (¹ 1366712/27-11) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 24.11.1972. Бюллетень № 8

Дата опубликования описания б.IV.1972

M.Êë. В 66с 23/00

Комитет по долее иооеретеиий и открытий ори Совете Министров

СССР

УДК 621.874(088.8) Авторы изобретения

В. И. Паньковский, Я. Д, Зенгин, P. H. Красновский и В. Л. Рычка

Донецкий государственный проектный и научно-исследовательский институт

3 аяьитель

ПОД ЬЕМНО-ПРИЖИМНОЕ УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ

ВДОЛЬ СТЕН ВОЗВОДИМОГО СООРУЖЕНИЯ

ШАГАЮЩЕГО КРАНА

Известны подъемно-прижимные устройства для перемещения вдоль стен возводимого сооружения.шагающего крана, содержащие опорные механизмы с прижимными элементами, Предлагаемое устройство отличается тем, что, с целью упрощения процесса перемещения крана, опорный механизм выполнен в виде Побразной рамы, внутри которой в направляющих установлена подвижная П-образная рамка с роликами и приводом, несущая как и внешняя рама на концах прижимные элементы. Каждый из последних выполнен в виде прижимного щита с антифрикционной накладкой, соединенного с толкателями, опертыми на подпружиненную стенку, которая связана с полыми эластичными емкостями изменяемого объема.

На фиг. 1 изображен кран с описываемым устройством, общий вид; на фиг. 2 — узел подъемно-прижимного устройства; на фиг. 3— прижимной элемент в разрезе.

Подъемно-прижимные устройства 1 соединены раздвижной рамой 2, в центре которой при помощи болтовых соединений крепится башня 3 крана.

Устройство 1 содержит наружную раму 4, в которой на направляющих встроена внутренняя рама 5. В нижних частях внутренней и наружной рам расположены прижимные элементы б. На ригеле наружной рамы установлен привод 7 с винтом 8, соединяющим внутреннюю и наружную рамы.

Внутри прижимного элемента между неподвижной 9 и подвижной 10 стенками встроены полые емкости 11. Для отвода устройства в исходное положение предусмотрена возвратная пружина 12. Прижимной (опорный) щит

И укреплен на толкателях 14, соединенных с подвижной стенкой 10.

1О Прижимные элементы имеют фиксирующие винты 15, обеспечивающие в случае длительной остановки крана его закрепление на стене возводимого здания.

Перед началом возведения сооружения

1 подъемно-прижимнь|е устройства 1 устанавливаются на фундаменте и соединяются раздвижной рамой 2, на которую при помощи болтовых соединений устанавливается башня

8 крана. С этого положения можно начинать

20 работу краном с нулевой отметки по подъему материалов при возведении сооружения. После возведения стен первого яруса сооружения нагнетается жидкость или сжатый воздух в полые эластичные емкости 11 прижимных элементов, выдвигая опорные щиты 18 через толкатели 14 прижимных элементов наружной рамы. Затем включением привода подъема осуществляется подъем внутренней рамы 5 с опалубкой. В это же время бетонируются стены зр возводимого сооружения. По окончании рабо330105 чего хода винта отключается привод 7 и нагнетается рабочая жидкость или сжатый воздух в полые емкости прижимных элементов внутренней рамы 5. По дости>кении заданного давления рабочей жидкости в полых емкостях подача жидкости прекращается и давление фиксируется запорным клапаном. После этого сбрасывается давление в эластичных емкостях наружной рамы 4. В это время пружина 12 отводит прижимные щиты от стен сооружения, образуя зазор. Включением реверсивного пускателя привода осуществляется подъем крана на следующую отметку.

В конце рабочего хода винта отключается привод 7 и нагнетается рабочая жидкость или сжатый воздух в эластичные емкости при>кимных элементов внутренней рамы 5, а в эластичных емкостях наружной рамы 4 давление сбрасывается. Затем цикл повторяется.

Подъем груза краном осуществляется при любом положении. Раздвижная рама 2 позволяет устанавливать кран с широким диапазоном строительной ячейки здания.

Предмет изобретения

Подъемно-прижимное устройство для перемещения вдоль стен возводимого сооружения шагающего крана, содержащее опорные механизмы с прижимными элементами, отличаюlO и ееся тем, что, с целью упрощения процесса перемещения крана, опорный механизм выполнен в виде П-образной рамы, внутри которой в направляющих установлена подви>кная Побразная рамка с роликами и приводом, несу16 щая как и внешняя рама на концах прижимные элементы, каждый из которых выполнен в виде прижимного щита с антифрикционной накладной, соединенного с толкателями, опертыми на подпружиненную стенку, связанную с

20 полыми эластичными емкостями изменяемого объема.

330105

10 12 1Я Риг >

Риг 2
