Покрытие для абразивных материалов?5сг:со:о\^;наг?^^дt'f* 4i г •,'**."* чгг'' '*'•'"-;'••.'•."' в' - '^•1wulii^;-i:.- iiih^^;s::jh

Покрытие для абразивных материалов?5сг:со:о\^;наг?^^дt'f* 4i г •,'**."* чгг'' '*'•'"-;'••.'•."' в' - '^•1wulii^;-i:.- iiih^^;s::jh

Иллюстрации

Показать все

Реферат

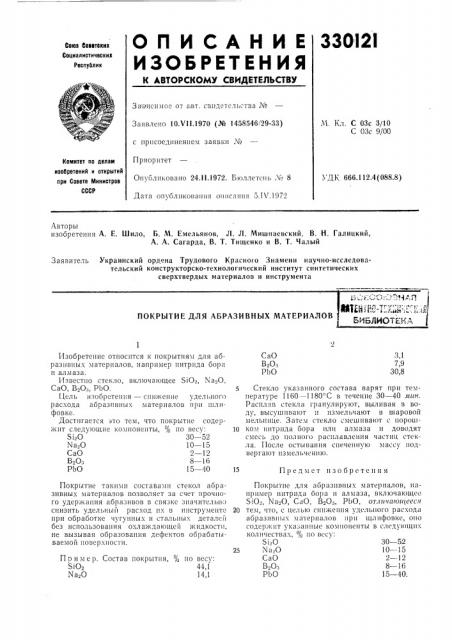

О П И С А Н И Е 330I2I

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Заьисимое от авт. свидетельства J¹

М. К.1. С 03с 3/10

С 03с 9/00

Заявлено 10.V11.1970 (№ 1458546/29-33) с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.112.4(088.8) Опубликовано 24.11.1972. Бюллетень Л 8

Дата опубликования описания 5.IV.1972

Авторы изобретения А. Е. Шило, Б. М. Емельянов, Л. Л. Мишнаевский. В. Н. Галицкий, А. А. Сагарда, В. T. Тищенко и В. T. Чалый

Заявитель Украинский ордена Трудового Красного Знамени научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

ПОКРЫТИЕ ДЛЯ АБРАЗИВНЫХ МАТЕРИАЛОВ

СаО

ВгОз

РЬО

3,1

7,9

30,8

Предмет изобретения

Пример. Состав покрытия, % по весу:

Ь|Ог 44,1

КагО 14,1

Изобретение относится к покрытиям для абразивных материалов, например нитрида бора и алмаза.

Известно стекло, включающее SIO, ХагО, СаО, ВгОз, РЬО.

Цель изобретения — снижение удельного расхода абразивных материалов при шлифовке.

Достигается зто тем, что покрытие содерiKIIT следующие компоненты, % по весу:

8120 30 — 52

ХагО 10 — 15

СаО 2 — 12

ВгОз 8 — 16

PbO 15 — 40

Покрытие такими составами стекол аоразивных материалов позволяет за счет прочного удергкация абразивов в связке значителгию снизить удельный расход пх в инструменте при обработке чугунных и стальных деталей без использования охлажда|ощей жидкости, не вызывая образования дефектов обрабатываемой поверхности.

Стекло указанного состава варят при температуре 1160 — 1180 С в течение 30 — 40 анн.

Расплав стекла гранулируют, выливая в Воду, высушивают и измельчают в шаровой мельнице. Затем стекло смешивают с порош10 ком нитрида бора или алмаза и доводят смесь до полного расплавления частиц стекла. После остывания спеченную массу подвергают измельчению.

Покрытие для абразивных материалов, например нитрида бора и алмаза, включающее

SiO, МагО, СаО, ВгОз, РЬО, or»u«a!ouleec«

20 тем, что, с целью снижения удельного расхода абразившпх материалов при щлифовке, оно содержит указанные компоненты в следующих количествах, % по Весу:

81г0 30 — 52

25 Х агО l 0 — 15

СаО 2 — !2

ВгОз 8 — 16

РЬО 15 — 40.
