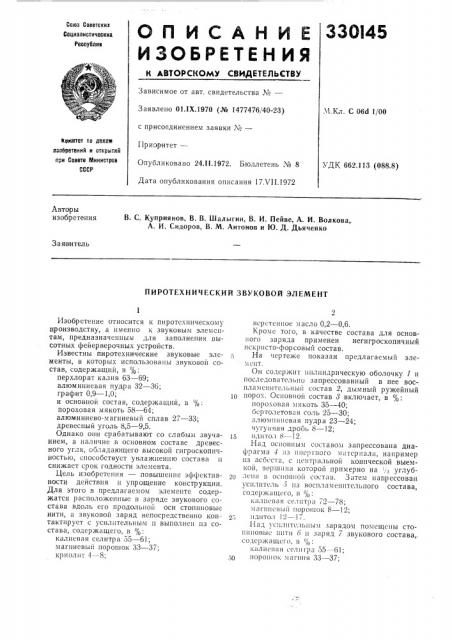

ОПИСАНИЕ ЗЗИ45

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМХ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистические

Реапублив

Зависимое от авт. свидетельства ¹â€”

Заявлено 01.1Х.1970 (№ 1477476/40-23) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 24.11.1972. Бюллетень ¹ 8

Дата опубликования описания 17Х11.1972

М.Кл. С 06с1 1/00 йовтитет IIO Лелзв1 изобретений и открытий ори Совете Министров

СССР

УДК 662.113 (088.8) Авторы изобретения

В. С. Куприянов, В. В. Шалыгин, В. И. Пейве, А. И, Волкова, А. И. Сидоров, В. М. Антонов и Ю. Д. Дьяченко

Заявитель

ПИРОТЕХНИЧЕСКИЙ ЗВУКОВОЙ ЭЛЕМЕНТ

2з

Изобретение относится к пиротехническому производству, а именно к звуковым элементам, предназначенным для заполнения высотных фейерверочных устройств.

Известны пиротехнические звуковые элементы, в которых использованы звуковой состав, содержащий, в : перхлорат калия 63 — 69; алюминиевая пудра 32 — 36; графит 0,9 — 1,0; и основнои состав, содержащий, в Я> .. пороховая мякоть 58 — 64; алюминиево-магниевый сплав 27 — 33; древесный уголь 8,5 — 9,5.

Однако оии срабатывают со слабым звучанием, а наличие в основном составе древесного угля, обладающего высокой гигроскопичностью, способствует увлажнению состава и снижает срок годности элемента.

Цель изобретения — повышение эф1рективности действия и упрощение конструкции, Для этого в предлагаемом элементе содержатся расположенные в заряде звукового состава вдоль его продольной оси стопиновые нити, а звуковой заряд непосредственно контактирует с усилительным п выполнен из состава, содержащего, в %: калиевая селитра 55 — 61; магниевый порошок 33 — 37; криолит 4 — 8; перстенное масло 0,2 — 0,6.

Кроме того, в качестве состава для основного заряда применен негигроскопичный искристо-форсовый состав.

На чертеже показан предлагаемый эле.1еит.

Он содержит цилиндрическую оболочку 1 и последовательно запрессованный в нее воспламеиительиый состав 2, дымный ружейный порох. Основной состав 8 включает, в %: пороховая мякоть 35 — 40; бертолетовая соль 25 — 30; алюминиевая пудра 23 — 24; чугунная дрооь 8 — 12;

15 I I.II I TO. I 8 — 12.

Няд основным составом запрессована диафрагма 4 из ииер IIIQIo материала, например из асбеста, с центральной конической выемкой. вершина которой примерно на:,,;3 углуб2Q лепя 13 основной соетяв. Зятем напрессован усилитель:) из восплямеиитсльиого состава, содержащего, в „,: кя.1IIO13<151 co,i!it>III IIOpOIIIOK 8 — 1", идитол 12 — 1

11яд уе:I:lèòo,lüllûì зарядом помещены стоиииовые ш1ти 6 и заряд 7 звукового состава,. содержащего, в %,: кал и1<1«151 OC, I и I р11 о5- — 6 1;, о порошок магния 33 — 37;

330145

3 калиевая селитра 55 — 61; магниевый порошок 33 — 37; криолит 4 — 8; перстенное масло 0,2 — 0,6.

Состав:>гс.л, P. Овсищер

Гсхрот Е. Г>орисова

Корректор T. Гревцова

Р аакто» T. Горлчева

Заказ 1456 Из.т № 293 Тара>к 448 11олгггг."ло

Ц!1ИИПИ Коаг>ггста ilo дсаач !!зоо, r!!rr il о:крыс:Ilr:Ipr Совсгс М:r: o;зоа r. C(.P

Моск.>а.,>К-35, Рггушсгсвя ггаб., а. 4/5

Об;гавтггал тлиor.и.и1>ал Кост1>г»гскг>го irrpaaao:rrra r!o печат>г крнолит 4 — 8; веретенное масло 0,2 — 0,6.

Звуковой заряд закрыт картонными пыжами Ь и герметиком 9.

В качестве основного состаьа могут быть использованы и другис подобные составы в зависимости от назначения пиротехнического элемента. Звуковые элементы воспламеняются непосредственно от воспламенительно-разрывного заряда фейерверочного устройства, в котором опи заключены, на высоте порядка

400 м и при срабатывании создают красочное зрелище в ночном небе в виде шлейфов искристо-форсового состава, заканчивающихся стремительным разлетом элементов в разные стороны и последующими разрывамп, воспринимаемыми как раскаты грома.

Предмет изобретения

Пиротехнический звуковой элемент для фейерверочных устройств, содержащий цилиндрическую оболочку и помещенные в ней ьоспламенительный и основной заряды, диафрагму из инертного материала со сквозной

5 конической выемкой в центре, заряды усилительный и звуковой и герметизирующие элементы, or,ги гагощиася тем, что, с целью повышения эффективности действия и упрощения конструкции, в нем содержатся расположенl0 пые в заряде звукового состава вдоль его продольной оси стопиновые нити, а звуковой заряд непосредственно контактирует с усилительным и выполнен из состава, содержащего, в %:
