Способ получения полимеров с концевыми функциональными группами

Способ получения полимеров с концевыми функциональными группами

Иллюстрации

Показать все

Реферат

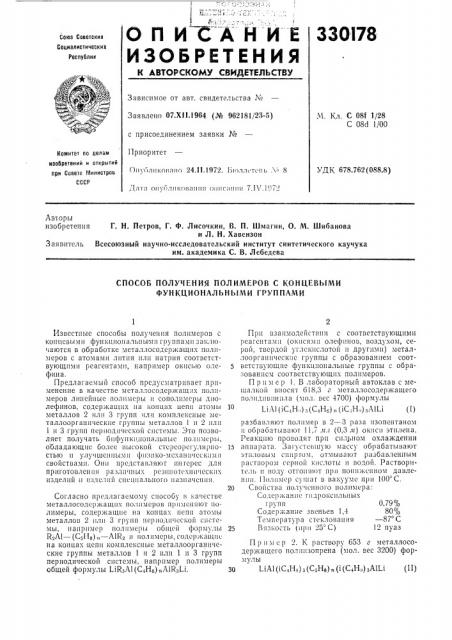

ОП И (:АН>>ИЕ

ИЗОБРЕТЕНИЯ

330I78

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 07.Xl I.5964 (М 962181/23-6) с присоединением заявки №

Приоритет

) .)иуб)лlll4011аио 24.11.5972. Вголл Т!.иl> Л 8

М, Кл. С 08f 1/28

С 0811 1/00

Комитет по делам изобретений и открытий при Совете тлинистров

СССР

УДК 678 762(088 8) /1 ат!! OII I I), III! :()13!l II! I II ()) !1! с!) и и)! 7. 1 >> . 1 ., I ) АВ > орьт изобретения

Г. Н. Петров, Г. Ф. Лисочкин, В. П. Шмагин, О. M. Шибанова и Л. Н. Хавензон

Всесоюзный научно-исследовательский институт синтетического каучука им. академика С. В. Лебедева

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРОВ С КОНЦЕВЬ1МИ

ФУНКЦИОНАЛ ЬН Ь1МИ ГРУП llAMH

Извсстныс способы получения полимеров с концевыми фу1!кциоцальпыми группами заключаются в обработке мсталлосодсржащих полимеров с атомами лития или натрия соответствующими реагентами, например окисью о;lсфин а.

Предлагаемый способ предусматривает применение в качестве металлосодержащ Ix полимеров линейные полимеры и сополимсры диолефинов, содержащих иа концах цепи атомы металлов 2 или 3 гру пп или 1(омплексные металлооргапические группы металлов 1 и 2 или

1 и 3 групп периодической системы. )то позволяет получать бифуикииоиальиыс полимеры, обладающие более высокой стсрсорсгулярностью и улучшенными физико-механическими свойствами. Они представляют ин гсрес для приготовлен!гя раз;ш IIII Ix рсзииотс хиичсских из 5ел иЙ 11 из чсл ий си! циа.1bIIOI 0 пази еl !си ия.

Согласно предлагаемому способу !I качестве металлосодсржащих полимеров применяют полимеры, содержащие на концах цепи атомы металлов 2 или 3 групп периодической системы, например полимеры общей формулы

14Л! — (Со11з) „— A)R2 и полимеры, содсрл.ащис на концах цепи комплексные металлоорганичсские группы металлов 1 и 2 или 1 и 3 групп периодической системы, например полимеры общей формулы 11КзЛ1(С4Но) Л1К31 1.

При взаимодействии с соотвстствутощими рсагснтами (окисями олефш!ов, воздухом, серой, твердой углекислотой и другими) металлоорганичсскис группы с образованием соответствующие функциональные группы с образованием соответствующих полимеров.

Пример 1. В лабораторный автоклав с мешалкой вносят 618,3 г металлосодержащего по1!Iдишшила (мол. вес 4700) формулы

LIA1(IC4H ) g (С4Н6) „(IC)Н ) зЛ11 1 (1) разбавляют полимер в 2 — -3 раза изопентаном и обрабатывают 11,7 11.! (0,3 II) окиси этилена.

I åàêöøî проводят при сильном охлаждении

55 аппарата. Загустевшую массу обрабатывают этиловым спиртом, отмыва)от разбавлетьным растгором серной кислоты и водой. Растворитсль и воду отгоняют при пониженном давлении. 1!олимср су!IIar в вакууме ири 100 С.

20 Свойства иолу !cII»o! о полимера:

Содержание гидрокc)ub! Iblx групп

Содержание звеньев 1,4

Тех!псратура стсклованич

25 Вязкость (il()II 25 С) П р и м с р 2. К раствору 653 г металлосодер>кащего полиизопрена (мол. вес 3200) фор злы зо LiAI(iC4H)) 3(С Не) (i(С Н ) А111 (11) 330178

Составитель С. Ерофеева

Техред 3. Тараиеико

Редактор Н. Вигдорова

Корректор И. Шматова

Заказ Хе 869/9 Изд. К 349 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 в автоклаве добавляют при энергичном перемешиванпи и охлаждении 19,6 мл (0,5 л) окиси этилена. Полимер далее обрабатывают, как в примере 1.

Свойства полимера:

Содержание,гидроксильных групп 1,2 /о

Содержание звеньев 1,4 90 /

Температура стеклования — 69 С

Вязкость (при 25 С) 27 пуаз

Пример 3. Раствор 653 г металлосодержащего .полиизопрена (мол. вес 3200) формулы (11) в изопентане выливают на твердую углекислоту. Полимер отмывают соляной кислотой н водой и далее обрабатывают, как в примере 1.

Свойства полимера:

Содержание карбоксильных групп 3,8

Содержание звеньев 1,4 90 /

Температура стеклования — 62 С

Вязкость (при 25 С) 89 пуаз

Пример 4. В колбу с мешалкой помещают раствор 101,6 г металлосодержащего полиизопрена (мол. вес 3400) .формулы (iC4Hg) А1 (СоНа) À1 (1С4Но) 2 в 270 мл гексана. Через раствор .продувают сухой воздух в течение 4 час со скоростью

1 л/час. Далее полимер отмывают и сушат, как в примере 1.

Свойства полимера;

Содержание гидроксильных групп 1>14 /о

Содержание звеньев 1,4 g7 o/о

Температура стеклования — 70 С

Пример 5. В колбу с мешалкой в атмосфере аргона вносят раствор 65 г металлосодержащего полиизопрена (мол. вес 3200) формулы (11) в,гексане и добавляют 1,3 г (0,04 м) порошкообразной серы. Смесь перемешивают при температуре 40 С. Через 5 час сера полностью растворяется. Расгвор полимера отмы10 вают 5 /о-ной соляной кислотой, водой и обрабатывают, как в .примере 1. Полимер сушат в вакууме при 60 С.

Свойства полимера:

Содержание сульфгидрильных

15 Г1гугпп 2 3 /о

Температура стеклования — 68 С

Вязкость (при 25 С) 35 пуаз

Предмет изобретения

Способ получения полимеров с концевыми функциональными группами путем обработки металлосодергкащих полимеров соответствующими реагентами, например окисью олефина

25 или углекислотой, отличагощийся тем, что, с целью получения полимеров с повышенной стереорегулярностью, в качестве металлосодержащего полимера используют линейный полимер и сополимер диолефина, содержащий на кан30 цах цепи атомы металлов 2 или 3 групп или комплексные металлоорганнческие группы металлов 1 и 2 или 1 и 3 групп периодической системы.
