Реферат



330196

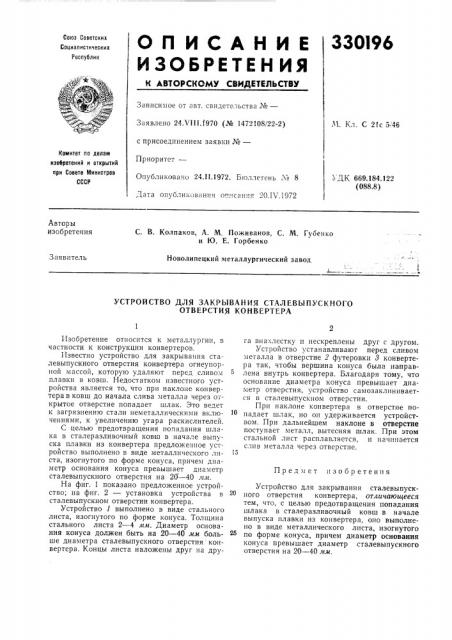

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Мо—

М. Кл. С 21с 5. 46

Заявлено 24.И11.1970 (K. 1472108/22-2) с присоединением заявки Ме—

Приоритет—

Опубликовано 24.11.1972, Бюллетень Хе 8

Дата опубликован«я описан«я 20.IV.1972

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 669.184.122 (088.8) Авторы изобретения

С. В. Колпаков, А. М. Поживанов, С. М. Губенко и Ю. Е, Горбенко

Новолипецкий металлургический завод

Заявитель

УСТРОЙСТВО ДЛЯ ЗАКРЫВАНИЯ СТАЛЕВЫПУСКНОГО

ОТВЕРСТИЯ КОНВЕРТЕРА

Предмет «зобретен«я

Изобретение относится к металлургии, в частности к конструкции конвертеров.

11звестно устройство для закрывания сталевыпускного отверстия конвертера огнеупорной массой, которую удаляют перед сливом плавки в ковш. Недостатком известного устройства является то, что при наклоне конвертера в ковш до начала слива металла через о"крытое отверстие попадает шлак. Это ведет к загрязнению стали неметаллическими включениями, к увеличению угара раскислителей.

С целью предотвращения попадания шлака в сталеразливочный ковш в начале выпуска плавки из конвертера предложе«ное устройство выполнено в виде металлического листа, изогнутого по форме конуса, причем диаметр основания конуса превышает диаметр сталевыпускного отверстия на 20 — 40 мм.

На фиг. 1 показано предложенное устройство; на фиг. 2 — установка устройства в сталевыпускном отверстии конвертера.

Устройство 1 выполнено в виде стального листа, изогнутого по форме конуса. Толщина стального листа 2 — 4 лтм. Диаметр основания конуса должен быть на 20 — 40 мм больше диаметра сталевыпускного отверстия конвертера. Концы листа наложены друг «а друга в«а лестку п нескреплены друг с другом.

Устройство устанавливают перед сливом металла в отверстие 2 футеровки 8 конвертера так, чтобы вершина конуса была направлена внутрь конвертера. Благодаря тому, что основание диаметра конуса превышает диаметр отверстия, устройство самозаклинивается в сталевыпускном отверстии.

Прн наклоне конвертера в отверстие попадает шлак, но он удерживается устройством. При дальнейшем наклоне в отверстие поступает металл, вытесняя шлак. При этом стальной лист расплавляется, и «ачп«ается слив металла через отверстие.

Устройство для закрывания сталевыпускного отверстия конвертера, отличаюитеесл тем, что, с целью предотвращения попадания шлака в сталеразливочный ковш в начале выпуска плавки из конвертера, оно выполнено в виде металлического листа, изогнутого по форме конуса, причем диаметр основания конуса превышает диаметр сталевыпускного отверстия на 20 — 40 лтм.

Редактор М. Макарова

Составитель Е. Васильев

Техред Е. Борисова

Корректор Т. Гревцова

Заказ № 96/571 Изд. № 265 Тираж 448 Подписное

ЦНИИПИ Комитета по дслаьн изобретений и открытий при Советс Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фпл. пред. «Патент».
