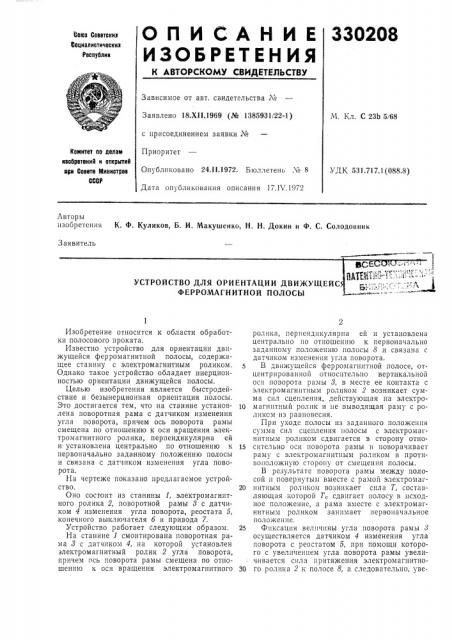

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

330208

1боюа Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 18;XI I.1969 (№ 1385931!22-1) Л!. Кл. С 23Ь 5!68 с присоединением заявки №

Приоритет

Комитет оо делам изобретений и открытий арн Совете Министров

СССР

Опубликовано 24.11.1972. Бюллетень № 8

Дата опубликования описания 17.1V.1972

УДК 531.717.1(088.8) Лвторы изобретения К. Ф. Куликов, Б. И. Макушенко, Н. Н. Докин и Ф. С. Солодовпик

Заявитель

УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ ДВИЖУЩЕЙС и

ФЕРРОМАГНИТНОЙ ПОЛОСЫ

Изобретение относится к области обработки полосового проката.

Известно устройство для ориентации движущейся ферромагнитной полосы, содержащее станину с электромагнитным роликом.

Однако такое устройство обладает инерционностью ориентации движущейся полосы.

Целью изобретения является быстродействие и безынерционная ориентация полосы.

Это достигается тем, что на станине установлена поворотная рама с датчиком изменения угла поворота, причем ось поворота рамы смещена по отношению к оси вращения электромагнитного ролика, перпендикулярна ей и установлена центрально по отношению к первоначально заданному положению полосы и связана с датчиком изменения угла поворота.

На чертеже показано предлагаемое устройство.

Оно состоит из станины 1, электромагнитного ролика 2, поворотной рамы 8 с датчиком 4 изменения угла поворота, реостата б, конечного выключателя б и привода 7.

Устройство работает следующим образом.

На станине 1 смонтирована поворотная рама 8 с датчиком 4, на которой установлен электромагнитный ролик 2 угла поворота, причем ось поворота рамы смещена по отношению к оси вращения электромагнитного ролика, перпендикулярна ей и установлена центрально по отношению к первоначально заданному положению полосы 8 и связана с датчиком изменения угла поворота.

В движущейся ферромагнитной полосе, отцентрированной относительно вертикальной осп поворота рамы 8, в месте ее контакта с электромагнитным роликом 2 возникает сумма сил сцепления, действующая на электро10 магнитный ролик и не выводящая раму с роликом пз равновесия.

При уходе полосы пз заданного положения сумма сил сцепления полосы с электромагнитным роликом сдвигается в сторону отно15 сительно оси поворота рамы и поворачивает раму с электромагнитным роликом в противоположную сторону от смещения полосы.

В результате поворота рамы между полосой и повернутым вместе с рамой электромаг20 нитным роликом возникает сила Т, составляющая которой Т, сдвигает полосу в исходное положение, а рама вместе с электромагнитным роликом занимает первоначальное положение.

25 Фиксация величины угла поворота рамы 8 осуществляется датчиком 4 изменения угла поворота с реостатом 5, при помощи которого с увеличением угла поворота рамы увеличивается сила притяжения электромагнитно30 го ролика 2 к полосе 8, а следовательно, уве
