Реферат

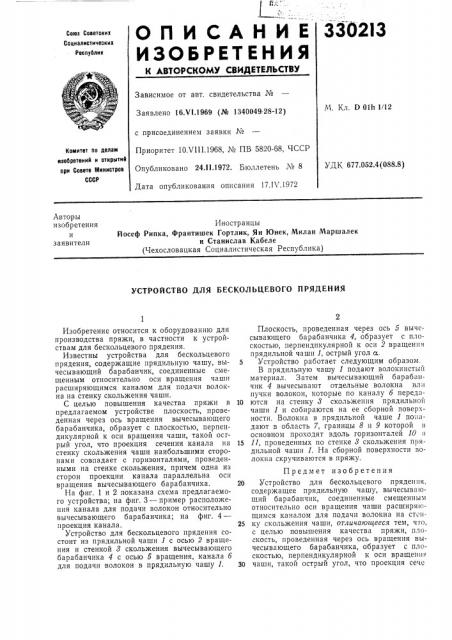

О П И С А Н И Е 3302И

ИЗОБРЕТЕНИЯ

Союз Соеетскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 16.VI.1969 (№ 1340049,28-12) М. Кл. D Olh 1/12 с присоединением заявки ¹

Приоритет 10Х1П.1968, № ПВ 5820-68, ЧССР

Опубликовано 24 11.1972. Бюллетень № 8

Дата опубликования описания 17.1 .1972

Комитет оо делам изобретений и открытий лри Совете Министров

СССР

УДК 677.052.4 (088.8) Авторы изобретения и заявители

Иностранцы

Йосеф Рипка, Франтишек Гортлик, Ян Юнек, Милан Маршалек и Станислав Кабеле (Чехословацкая Социалистическая Республика) УСТРОЙСТВО ДЛЯ БЕСКОЛЬЦЕВОГО ПРЯДЕНИЯ

Изобретение относится к оборудованию для производства пряжи, в частности к устройствам для бескольцевого прядения.

Известны устройства для бескольцевого прядения, содержащие прядильную чашу, вычесывающий барабанчик, соединенные смещенным относительно оси вращения чаши расширяющимся каналом для подачи волокна на стенку скольжения чаши.

С целью повышения качества пряжи в предлагаемом устройстве плоскость, проведенная через ось вращения вычесывающего барабанчика, образует с плоскостью, перпендикулярной к оси вращения чаши, такой осгрый угол, что проекция сечения канала на стенку скольжения чаши наибольшими сторонами совпадает с горизонталями, проведенными на стенке скольжения, причем одна из сторон проекции канала параллельна оси вращения вычесывающего барабанчика.

На фиг. 1 и 2 показана схема предлагаемого устройства; на фиг. 3 — пример расположения канала для подачи волокон относительно вычесывающего барабанчика; на фиг. 4— проекция канала.

Устройство для бескольцевого прядения состоит из прядильной чаши 1 с осью 2 вращения и стенкой 8 скольжения вычесывающего бараоанчика 4 с осью 5 вращения, канала б для подачи волокон в прядильную чашу 1.

Плоскость, проведенная через ось 5 Bbl÷cсывающего барабанчика 4, образует с плоскостью, перпендикулярной к оси 2 вращения прядильной чаши 1, острый угол а.

5 Устройство работает следующим образом.

В прядильную чашу 1 подают волокнистый материал. Затем вычесывающий барабанчик 4 вычесывают отдельные волокна или пучки волокон, которые по каналу б переда10 ются на стенку 8 скольжения прядильной чаши 1 и собираются на ее сборной поверхности. Волокна в прядильной чаше 1 по гадают в область 7, границы 8 и 9 которой в основном проходят вдоль горизонталей 10 fl

15 11, проведенных по стенке 8 скольжения прядильной чаши 1. На сборной поверхности волокна скручиваются в пряжу.

Предмет изобретения

20 Устройство для бескольцевого прядения, содержащее прядильную чашу, вычесывающий барабанчик, соединенные смещенным относительно оси вращения чаши расширя ощимся каналом для подачи волокна на стен25 ку скольжения чаши, отличаюш,ееея тем, что, с целью повышения качества пряжи, плоскость, проведенная через ось вращения вычесывающего барабанчика, образует с плоскостью, перпендикулярной к оси вращения

30 чаши, такой острый угол, что проекция сече
