Приспособление для обработки пачками деталей швейных изделий

Приспособление для обработки пачками деталей швейных изделий

Иллюстрации

Показать все

Реферат

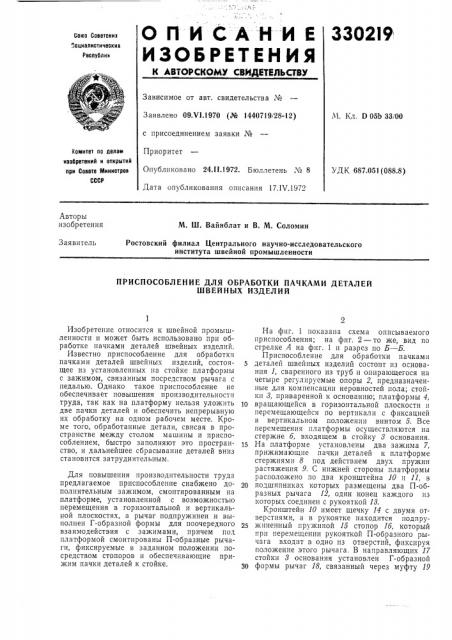

Р, О ПИ СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3302I9

Союз Соаетскнт

Социалистически»

Республик

Зависимое от авт. свидетельства №

Л!. Кл. D 05Ь 33/00

Заявлено 09Х1.1970 (№ 1440719i28-12) с присоединением заявки №

Приоритет

Опубликовано 24Л|.1972. Бюллетень ¹ 8

Дата опубликования описания 17.IV.1972

Хомнтет по делам изобретений и открытий при Соеета Министров

СССР

УДК 687.051(088.8) Авторы изобретения

М. Ш. Вайнблат и В. М. Соломин

Ростовский филиал Центрального научно-исследовательского института швейной промышленности

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ПАЧКАМИ ДЕТАЛЕЙ

ШВЕЙНЫХ ИЗДЕЛИЙ

Изобретение относится к швейной промышленности и может быть использовано при обработке пачками деталей швейных изделий.

Известно приспособление для обработки пачками деталей швейных изделий, состоящее из установленных па стойке платформы с зажимом, связанным посредством рычага с педалью. Однако такое приспособление не обеспечивает повышения производительности труда, так как на платформу нельзя уложить две пачки деталей и обеспечить непрерывную их обработку на одном рабочем месте. Кроме того, обработанные детали, свисая в пространстве между столом машины и приспособлением, быстро заполняют это пространство, и дальнейшее сбрасывание деталей вниз становится затруднительным.

Для повышения производительности труда предлагаемое приспособление снабжено дополинтел ьным зажимом, смонтированным на платформе, установленной с возможностью перемещения в горизонтальной и вертикальной плоскостях, а рычаг подпружинен и выполнен Г-образной формы для поочередного взаимодействия с зажимами, причем под платформой смонтированы П-образные рычаги, фиксируемые в заданном положении посредством стопоров и обеспечивающие прижим пачки деталей к стойке.

На фиг. 1 показана схема описываемого приспособления; на фиг. 2 — то же, вид по стрелке А на фиг. 1 и разрез по Б — Б.

Приспособление для обработки пачками

S деталей швейных изделий состоит из основания 1, сваренного из труб и опирающегося на четыре регулируемые опоры 2, предназначенные для компенсации неровностей пола; стойки 3, приваренной к основанию; платформы 4, 10 вращающейся в горизонтальной плоскости и перемещающейся по вертикали с фиксацией в вертикальном положении винтом 5. Все перемещения платформы осуществляются на стержне б, входящем в стойку 3 основания.

15 На платформе установлены два зажима 7, прижимающие пачки деталей к платформе стержнями 8 под действием двух пружин растяжения 9. С нижней стороны платформы расположено по два кронштейна !О и 11, в

20 подшипниках которых размещены два П-образных рычага 12, один конец каждого из которых соединен с рукояткой 13.

Кронштейн 10 имеет щечку 14 с двумя отверстиями, а в рукоятке находится подпру25 жиненный пружиной 15 стопор !б, который прп перемещении рукояткой П-образного рычага входит в одно пз отверстий, фиксируя положение этого рычага. В направляющих 17 стойки 3 основания установлен Г-образной

Зо формы рычаг 18, связанный через муфту 19

330219

9ис 2

15 !б

Составитель 3. Заикина

Техред Е. Борисова

Корректор О. Зайцева

Редактор Н. Корченко

Типография, пр. Сапунова, 2

Заказ 866/18 Изд. № 258 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5
