Реферат

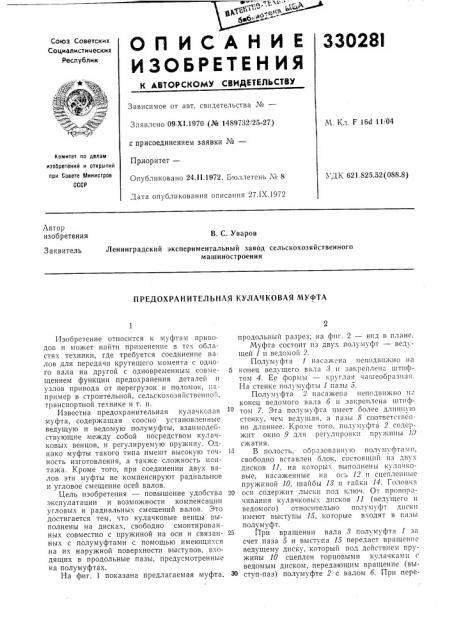

О П И С А Н И Е 33028I

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № ——

Заявлено 09 XI.1970 (№ 1489732/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 24.II.1972. Бюллетень ¹ 8

Дата опубликования описания 27.1Х.1972

М. Кл. F 16d 11 04

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.825.52(088.8) Автор изобретения

В. С. Уваров

Ленинградский экспериментальный завод сельскохозяйственного машиностроения

Заявитель

ПРЕДОХРАНИТЕЛЬНАЯ КУЛАЧКОВАЯ МУФТА

Изобретение относится к муфтам приводов и может найти применение в тех областях техники, где требуется соединение валов для передачи крутящего момента с одного вала на другой с одновременным совмещением функции предохранения деталей и узлов привода от перегрузок и поломок, например в строительной, сельскохозяйственно:!, транспортной технике и т. п.

Известна предохранительная кулачкозая муфта, содержащая соосно установленные ведущую и ведомую полумуфты, взаимодействующие между собой посредством кулачковых венцов, и регулируемую пружину. Однако муфты такого типа имеют высокую точность изготовления, а также сложность монтажа. Кроме того, при соединении двух валов эти муфты не компенсируют радиальное и угловое смещение осей валов.

Цель изобретения — повышение удобства экспулатации и возможности компенсации угловых и радиальных смещений валов. Это достигается тем, что кулачковые венцы выполнены на дисках, свободно смонтированных совместно с пружиной на оси и связанных с полумуфтами с помощью имеющп;ся на их наружной поверхности выступов, входящих в продольные пазы, предусмотренные на полумуфтах.

На фиг. 1 показана предлагаемая муфта, продольный разрез; на фпг. 2 — вид в плане.

Муфта состоит из двуx полумуфт — ведущей I и ведомой 2.

Полумуфта 1 насажена неподвижно на

5 конец ведущего вала 8 и закреплена штифтом 4. Ее формы — круглая чашеобразцая.

На стенке полумуфты 1 пазы 5.

Полумуфта 2 насажена неподвижно на конец ведомого вала 6 и закреплена штифтом 7. Эта полумуфта имеет более длпш;ую стенку, чем ведущая, а пазы 8 соответственно длиннее. Кроме того, полумуфта 2 содержит QKIIQ 9 Q.7!I 1>егулпровки lip% >K!III!il I J сжатия.

15 В полость, ооразованную полумуфтами, свободно вставлен блок, состоящий из двух дисков II, на которых выполнены кулачковые, насаженные íа ось 12 и сцепленные пружиной 10, шайбы 18 и гайки 14, Го.7овка

20 оси содержит лыски под ключ. От проворачиванпя кулачковых дисков 11 (ведущего и ведомого) относительно полумуфт диски имеют выступы 15, которые в.;одят в пазы полумуфт.

25 При вращении вала 8 полумуфта 1 за счет паза 5 и выступа 15 передает вращение ведущему диску, которьш под действием пружины 10 сцеплен торцовыми кулачками с ведомым диском, передающим вращение (выступ-паз) полумуфте 2 с валом 6, При пере: 3302М

Предмет изобретения

5 8 2 10 9 7 6

3 4 !!

1 12 !3 1Ф

Составитель И. Злотник

Техред Т. Ускова

Редактор Н. Воликова

Корректор А. Васильева

Заказ 97/569 Изд. № 274 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К 35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред, сПатент» даче муфтой момента больше расчетного ведомый диск под действием сил, направленных перпендикулярно к плоскости дисков. отходит по пазу 8, преодолевая усилие пружины 10, и проскальзывает относительно ведущего диска. Степень сжатия пружины регулируется гайкой. Между соединительными полумуфтами 1 и 2 имеется зазор.

Предлагаемая муфта одинаково работает при изменении функций валов, причем ведущим может быть любой из этих двух валов.

Муфта работает одинаково при вращении в любую сторону. Вместо полумуфт чашеобразной формы можно применять полумуфты в виде вилок и т. п.

Предохранительная кулачковая муфта, содержащая соосно установленные ведущую и ведомую полумуфты, взаимодействующие между собой посредством кулачковых венцов, и регулируемую пружину, отличающаяся тем, что, с целью повышения удобства эксплуатации и возможности компенсации угловых и радиальных смещений валов, кулачковые венцы выполнены на дисках, свободно смонтированных совместно с пружиной на оси и связанных с полумуфтами при помощи имеющихся на их наружной поверхности

15 выступов, входящих в продольные пазы, предусмотренные на полумуфтах.
