Регенеративная насадка
Иллюстрации
Реферат

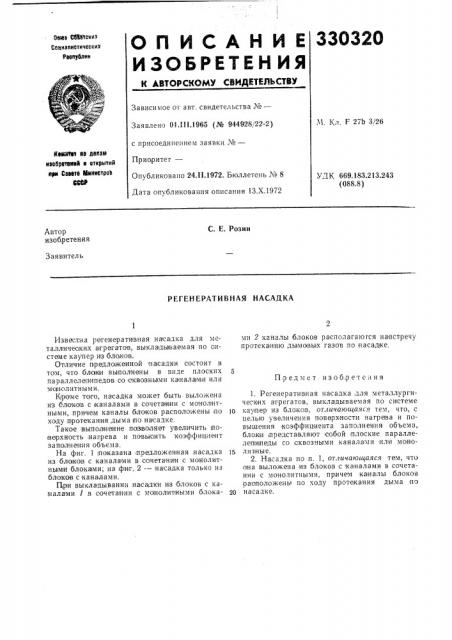

Оп ИСАН И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
330320
Ое)вз С6Ввтскит
Социалистических
Рвалублин
Зависимое от авт. свидетельства М—
М, Кл. F 27Ь 3/26
Заявлено 01 111.1965 (№ 944928/22-2) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 24.11.1972. Бюллетень М 8
Дата опубликования описания 13.Х.1972 йвв)д вт ао делам изабрвтвиий и открытий ври Совете Министров
ВОВУ
УДК 669.183.213.243 (088.8) С. Е. Розин
Автор изобретения
Заявитель
РЕГЕНЕРАТИВНАЯ НАСАДКА ми 2 каналы блоков располагаюгся навстречу протеканию ды мовых газов по насадке.
1. Регенеративная насадка для металл!ургическ их агрегатов, вьгкласдываемая по си стае
)0 ка InBp из блоков, отличающаяся тем, что, с целью увеличения поверхности нагрева и повышения козффиц иента заполнения объема, блоии представляют собой, плоские паралле.1епи педы со сквозными каналами или моно)5 личные.
2. На.адка по п. 1, отличающаяся тем, что она выложена из блоков с каналами в сочетании с монолитными, причем KBIHBJlbl блоков расположены по ходу протекания дыма по
Ю насадке.
Известна регенеративная насадка для металл ичеоких агрегатов, выклады ваемая по системе кау"пер и.з блоков.
Отличие предложенной на садки состоит в том, что бло)ии выполнены в виде плоских параллелепипедов со сквозными каналами или мо нолитн ыми.
К роме того, насадка может быть выложена из блоков с каналами в сочета н ии с монолитными, причем каналы блоков расположены по ходу протекания дыма по насадке.
Такое выполнение позволяет увеличить )по верхность напрева и noBbi GHTb коэффициент заполнения объема.
На фиг. 1 по казана предложенная насадка из блоков с каналами в со четании с монолитными блокаяи; на фиг. 2 — насадка только из блоков с каналами.
Пр и вьгкладывании насадки из блоков с каналами 1 в сочета нии с монолитными блокаП.р ед м е т и з о б,р е т е н и я
330320
9 ьг. i"
Фиг. Г
