Реферат

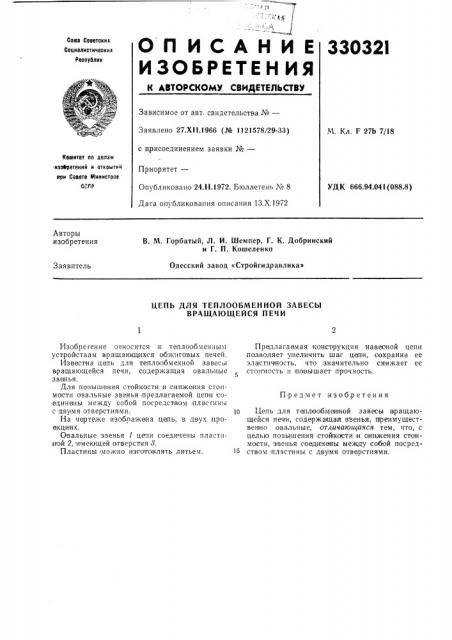

Союз Советских

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

33032I

Сокиалистических

Республик

*- ° ф

Зависимое от авт. свидетельства №вЂ”

Заявлено 27.XI1.1966 (¹ 1121578/29-33) с присоединением заявки №вЂ”

М. Кл. F 27b 7/18 котлитет ло лелатх изобретений и открытий ори Совете бхинистров

СССР

Приоритет—

Опубликовано 24 11.1972. Бюллетень Ко 8

Дата опубликования описания 13,Х.1972

УДК 666.94.041(088.8) Авторы изобретения

В. М. Горбатый, Л. И. Шемпер, Г. К, Добринский и Г. П. Кошеленко

Одесский завод «Стройгидравлика»

Заявитель

ЦЕПЬ ДЛЯ ТЕПЛООБМЕННОЙ ЗАВЕСЫ

ВРАЩАЮЩЕИСЯ ПЕЧИ

Изобретение относится,к теплообменным устройствам вращакицихся обжиговых печей.

Известна цепь для теплоо бменной завесы вращающейся печи, содержащая овальные звенья.

Для повышения стойкости |и снижения стоимости овальные звенья предлагаемой цепи соединены между собой посредством пластин 1 с,двумя отверстиями. .На чертеже изображена цепь, в двух проекци ях.

Овальные звенья 1 цепи соедичены пластиной 2, имеющей отверстия 8.

Пластины ото кно изгоговлять литьем.

Предлагаемая конструкция навесной цепи позволяет увеличить шаг цепи, сохранив ее эла стичность, что значительно снижает ее стоимость и повышает прочность.

Предмет изобретения

1о Цепь для теплообменной завесы вращающейся печи, содержащая звенья, п реимуществен но овальные, отличающаяся тем, что, сцелью повышения стойкости iH онискения стоимости, звенья соединены между собой посредством пластины с двумя отверстиями.
