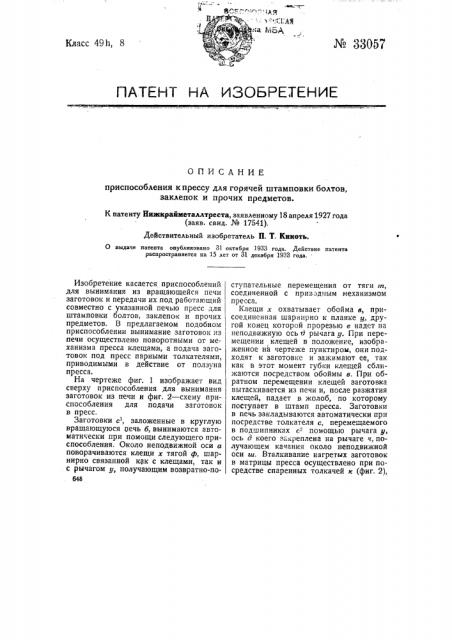

№ 33057

Класс 4911, 8

О П И С А Н И 1 приспособления к прессу для горячей штамповки болтов, заклепок и прочих предметов.

К патенту Нижкрайметаллтреста, заявленному 18 апреля 1927 года (заяв. свид, № 17541).

Действительный изобретатель П. Т. Еикоть.

О выдаче патента опубликовано 31 октября 1933 года. Действие патента распространяется на 15 лет от 31 декабря 1933 года.

Изобретение касается приспособлений для вынимания из вращающейся печи заготовок и передачи их под работающий совместно с указанной печью пресс для штамповки болтов, заклепок и прочих предметов. В предлагаемом подобном приспособлении вынимание заготовок из печи осуществлено поворотными от механизма пресса клещами, а подача заготовок под пресс парными толкателями, приводимыми в действие от ползуна пресса.

На чертеже фиг. 1 изображает вид сверху приспособления для вынимания заготовок из печи и фиг. 2 †схе приспособления для подачи заготовок в пресс.

Заготовки с, заложенные в круглую вращающуюся цечь б, вынимаются автоматически при помощи следующего приспособления. Около неподвижной оси а поворачиваются клещи х тягой ф, шарнирно связанной как с клещами, так и с рычагом у, получающим возвратно-по648 ступательные перемещения от тяги ш, соединенной с приз;одным механизмом пресса.

Клещи х охватывает обойма в, присоединенная шарнирно к планке ц, другой конец которой прорезью е надет на неподвижную ось д рычага у. При перемещении клещей в положение, изображенное на чертеже пунктиром, они подходят к заготовке и зажимают ее, так как в этот момент губки клещей сближаются посредством обоймы в. При обратном перемещении клещей заготовка вытаскивается из печи и, после разжатия клещей, падает в жолоб, по которому поступает в штамп пресса. Заготовки в печь закладываются автоматически при посредстве толкателя с, перемещаемого в подшипниках с - помощью рычага у, ось д коего закреплена на рычаге ч, получающем качания около неподвижной оси ш. Вталкивание нагретых заготовок в матрицы пресса осуществлено при посредстве спаренных толкачей к (фиг. 2), 1

1

Ъ е 1

1 I

1

1

Тип, аИскра» получающих перемещения в одну и другую сторону от рычага и, связанного тягою л с концом рычага е, другой конец которого прикреплен к пружине д. Движение толкателям сообщается от ползуна а пресса, захватывающего при своем перемещении подпружиненную собачку о, шарнирно связанную с рычагом е.,Предмет патента.

Приспособление к прессу для горячей штамповки болтов, заклепок и прочих предметов, работающему совместно с вращающейся печью, для вынимания загоЭкснерт Л. Л. Сколь-Эят epmc

Редактор И. М. Заостровскиы тонок из печи и передачи их под пресс отличающееся тем, что с целью воспроизведения указанных операций применены два механизма, из которых один (фиг. 1) состоит из подвижных клещей х,,охватываемых обоймой в, служащей для перемещения клещей в направлении к заготовке для сжимания челюстей, а при обратном перемещении для разжимания, а другой механизм (фиг. 2) состоит из спаренных толкачей к, сочлененных при посредстве системы рычагов, тяг и подпружиненной собачки 6 с ползуном а пресса.
