Строительный раствор

Строительный раствор

Иллюстрации

Показать все

Реферат

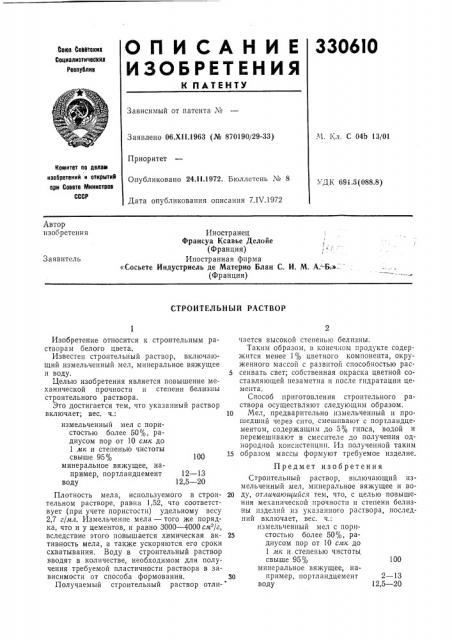

330610

О0И САНИ Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Ьюа Советоких

Социалиотичеоклх

Ревпублив

Зависимый от патента М

Заявлено 06.Х11.1963 (№ 870190!29-33) М. Кл. С 04b 13/01

Приоритет

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Опубликовано 24.11.1972. Бюллетень М 8

УДК 691.5(088.8) Дата опубликования описания 7.IV.1972

Автор изобретения

Иностранец

Франсуа Ксавье Делойе (Франция) Иностранная фирма

«Сосьете Индустриель де Материо Блан С. И. М. A --Б=;з(Франция) Заявитель

СТРОИТЕЛЬНЫЙ РАСТВОР

Изобретение относится к строительным растворам белого цвета.

Известен строительный раствор, включающий измельченный мел, минеральное вяжущее и воду.

Целью изобретения является повышение механической прочности и степени белизны строительного раствора.

Это достигается тем, что указанный раствор включает; вес. ч.:

100

12 — 13

12,5 — 20

Плотность мела, используемого в строительном растворе, равна 1,52, что соответствует (при учете пористости) удельному весу

2,7 г/мл. Измельчение мела — того же порядка, что и у цементов, и равно 3000 — 4000 см /г, вследствие этого повышается химическая активность мела, а также ускоряются его сроки схватывания. Воду в строительный раствор вводят в количестве, необходимом для получения требуемой пластичности раствора в зависимости от способа формования.

Получаемый строительный раствор отли100 измельченный мел с пористостью более 50%, радиусом пор от 10 смк до

1 мк и степенью чистоты свыше 95% минеральное вяжущее, например, портландцемент воду чается высокой степенью белизны.

Таким образом, в конечном продукте содержится менее 1 цветного компонента, окруженного массой с развитой способностью рассеивать свет; собственная окраска цветной составляющей незаметна и после гидратации цемента.

Способ приготовления строительного раствора осуществляют следующим образом.

10 Мел, предварительно измельченный и прошедший через сито, смешивают с портландцементом, содержащим до 5% гипса, водой и перемешивают в смесителе до получения однородной консистенции. Из полученной таким

15 образом массы формуют требуемое изделие.

Предмет изобретения

Строительный раствор, включающий измельченный мел, минеральное вяжущее и во20 ду, отличающийся тем, что, с целью повышения механической прочности и степени белизны изделий из указанного раствора, последний включает, вес. ч.: измельченный мел с пори25 стостью более 50%, радиусом пор от 10 смк до

1 мк и.степенью чистоты свыше 95 / минеральное вяжущее, наЗО пример, портландцемент 2 — 13 воду 12,5 — 20
