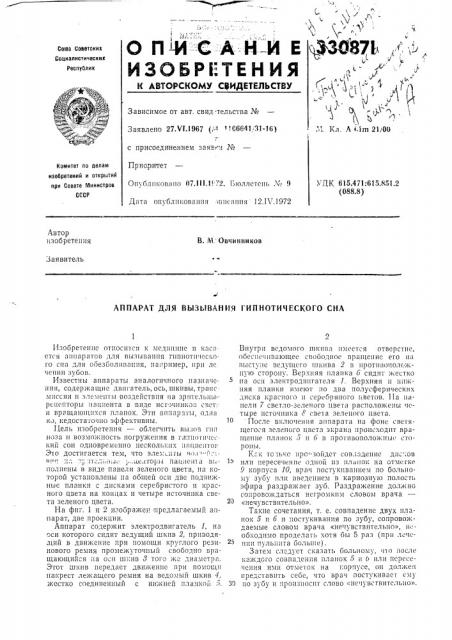

О П- È -C А-Н-И Е

ИЗОБРЕТЕНИЯ!

1ИО87Б

i«

«) / д

Союз советских

Социалистических

Республик

К АВТОРСКОМУ СхтхИДЕТЕЛЬСТВУ

Зависимое от авт. свид тельства №

Заявлено 27.V1.1967 (,"-л 1166641 31-16) с присоединением заяв. >! ¹

П р.и ор итет

Опубликовано 07.111.1! 72. 1 1оллстснь Х 9

Дата опубликования пися1гия 12.IV.1972

Ел. А t .im 21/00

Комитет по делам изобретений и открвлий при Совете Министров

СССР

УЛ,К 615.471 615 851 2 (088.8) Автор изобретения

В. М. Овчинников

Заявитель

АППАРАТ ДЛЯ ВЫЗЫВАНИЯ ГИПНОТИЧЕСКОГО СНА

Изобретение относится к медш!инс и каса ется аппаратов для вызывянич гипнотическо-! о olla для обезболивания, например, при ле чении зубов.

Известны аппараты аналогичного назначения, содержащие двигатель, ось, шкивы, транс миссии и элементы воздействия на зрительны рецепторы пац:1ентя в виде источник;>B свет,: и вращающихся планок. Эти аппарат!,1, одна ко, недостаточно эффективны, Цель изобретения — облегчить вы IOB гип поза и возможность погружения в г,!пи!>гн1сгкий сон одновременно нескольких;!яцие;пои

Это достигается тем, что элех:;- гы ноз ", .-; !::.; .-„!тел„н;л. це.поры пациент а в1,;— полнены в виде панели зеленого цвета, на которой установлены на общей оси две подвижные планки с дисками серебристого и красного цветя на концах и четыре источника света зеленого цвета.

На фиг. 1 и 2 изобра>кен предлагаемый ап1тарат, две проекции.

Аппарат содержит электродвигатель 1, на оси которого сидит ведущий шкив 2, приводял,ий в движение при помощи круглого резинового ремня промежуточный свободно вращающийся !а оси ш;ив 8 того же диаметра.

Этот шкив передает движение при помош,п накрест лежащего ремня на ведомый шкив 4, жсстко соединенный с нижней пла.!кой 5

Внутри ведомого шкива имеется отверстие, обесн нвающее свободное вращение его ня

BBICTK lIP вс+V!Ikего !и кива 2 B IlpoTIIBO!IO;Io>!iную сторону. Верхняя планка 6 сидит жестко !!a оси электродвигателя 1. Верхняя и и!жняя планки имеют I!o два полусферических дпс :.и красного II серебряного liBoTCB. 1 1 а 113пели 7 светло-зеленого цветя расположены четыре источника 8 света зеленого цвета.

ГIосле включения аппарата на фоне светящегося зеленого цветя экрана происходит вращение планок 5 и 6 в противоположны! OIOроны.

I(::ê тс .ькс про .зойдет сов. аденис ди;.,ов

ИЛИ ПЕРЕСЕЧЕНИЕ ОдНОй ИЗ ПЛа11ОК На ОТМЕ ГКЕ

9 корпуса 10, врач постукиванием по больному зубу пли введением в кариозну1о полость эфира р аздра>к ает зуб. Раздражение должно сопровождаться негромким словом врача

«нечувствительно».

Tàêïå сочетания, т. е. совпадение двух планок 5 и 6 и постукивания по зубу, сопровождаемые словом врача «нечувствительно», необходимо проделап. хотя бы 5 раз (при леча1пп! пульпита болыие) .

Затем следует сказать больному, 110 после ка кдсго соьпадения планок 5 II 6 или пересечения ими отметок на корпусе, он должен представить себе, что врач постукивает ему

ЗЭ по зубу и произносит слово «нечувствительно».

33087 IПредмет изобретения

Щг.2 ((".u I

Со сто п(п елп Н. Эскин

Техрсд Л. Камышникова

Редактор Д. Пинчук

Корректор Е. Усова

Заказ 907i9 Изд. М 356 Тираж 448 Подииспо»

ЦНИИПИ Комитета по делам пзобрс(еш;и п открып(0 прп Созете Министров СССР

Москва, iK-35, Раушская наб., д. 4/5

Типографи((, пр, Сапунова, 2

Аппарат для вызывания гипнотического сиа, содержащий двигатель, ось, шкивы, трансмиссии и элементы воздействия иа зрительные рецепторы пациента в виде источииков света и вращагощихся планок, отли (а(o(((Iléñÿ тем, что, с цел(ио облегчения вызова гипноза и возможпости погружения в гипнотический сои одновременно нескольких пациентов, элементы воздействия »а зрительные

° 4 рецепторы пациента выполнены в виде панели зеленого цвета, Hà которой устаиовлены Hа общей оси две подвижиые планки с дисками серебристого и красного цвета íà коицах и четыре источника света зелсиого цвета.
