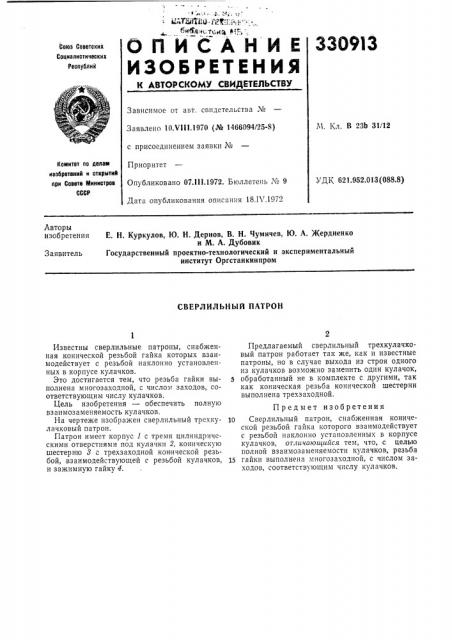

в АтЪФ. 0" т т .;-.:;-.;;.- ..ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

330%3

Союз Советских

Социалистических

Республнй

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 10Л/111.1970 (№ 1466094/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 07 111.1972. Бюллетень «¹" 9

Дата опубликования описания 18.IV.1972

М, Кл. В 23Ь 31/12

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621.952.013 (088.8) Авторы изобретения

Е, Н. Куркулов, Ю. Н. Дернов, В. Н. Чумичев, Ю. А. )Кердиенко и М. А. Дубовик

Государственный проектно-технологический и экспериментальный институт Оргстанкинпром

Заявитель

СВЕРЛИЛЬНЫЙ ПАТРОН

Известны сверлильные патроны, снабженная конической резьбой гайка которых взаимодействует с резьбой наклонно установленных в корпусе кулачков.

Это достигается тем, что резьба гайки выполнена многозаходной, с числозт заходов, соответствующим числу кулачков.

Цель изобретения — обеспечить полную взаимозаменяемость кулачков.

На чертеже изображен сверлильный трехкулачковый патрон.

Патрон имеет корпус 1 с тремя цилиндрическими отверстиями под кулачки 2, коническую шестерню 8 с трехзаходной конической резьбой, .взаимодействующей с резьбой кулачков, и зажимную гайку 4.

Предлагаемый сверлильный трехкулачковый патрон работает так же, как и известные патроны, но в случае выхода из строя одного из кулачков возможно заменить один кулачок, 5 обработанный не в комплекте с другими, так как коническая резьба конической шестерни выполнена трехзаходной.

Предмет изобретения

10 Сверлильный патрон, снабженная конической резьбой гайка которого взаимодействует с резьбой наклонно установленных в корпусе кулачков, отличающийся тем, что, с целью полной взаимозаменяемости кулачков, резьба

1Б гайки выполнена многозаходной, с числом заходов, с оответствующи и числу кул ачков.

330913

Составитель E. Болотина

Редактор А. Купрякова Тсхред Л. Богданова Корректор Е. Миронова

Заказ 923/5 Изд. № 321 Тираж 448 Подписное

ЦНИИПИ Комитета пс делам изобретений и открытий при Совете NHHHcTpoa СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
