Реферат



о и Йу...н:и

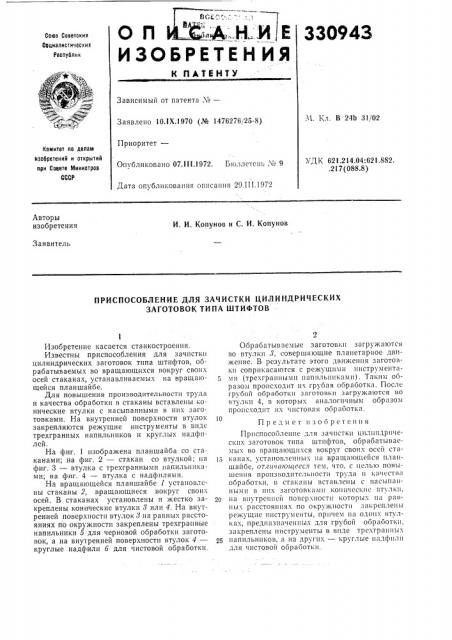

330943

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН Ия

К ПАТЕНТУ

, + фф т

Зависимый от патента М—

Ч. Кл. В 24Ь 31/02

Заявлено 10.1Х.1970 (№ 14?6276 25-8) Приоритет—

Комитет по делам изобретений и открытий при Совете Мииистрав

СССР

Опубликовано 07.111.1972. Бюллетень . чт 9

УДК 621.214.04:621.882..217 (088.8) Дата опубликования описания 29.III.1972

Авторы изобретения

И. И. Копунов и С. И. Копунов

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАЧИСТКИ ЦИЛИНДРИЧЕСКИХ

ЗАГОТОВОК ТИПА ШТИФТОВ

Изобретение касается станкостроения.

Известны приспособления для зачистки цилиндрических заготовок типа штифтов, обрабатываемых во вращающихся вокруг своих осей стаканах, устанавливаемых иа враща1Ощейся планшайбе.

Для повышения производительности труда и качества обработки в стаканы вставлены конические втулки с насыпанными в иих заготовками. На внутренней поверхности втулок закрепляются режущие инструменты в виде трехгранных напильников и круглых надфилей.

На фиг. 1 изображена планшайба со стаканами; на фиг. 2 стакан со втулко"; иа фиг. 3 — втулка с трехгранными напильниками; на фиг. 4 — втулка с надфилями.

На вращающейся планшайбе 1 установлены стаканы 2, вращающиеся вокруг свои.; осей. В стаканах установлены и жестко закреплены конические втулки 8 или 4. На внутренней поверхности втулок 8 на равных расстояниях по окружности закреплены трехгранные напильники 5 для черновой обработки заготовок, а на внутренней поверхности втулок 4— круглые надфили 6 для чистовой обработки.

Обрабатываемые заготовки загружаются во втулки 8, совершающие планетарное движение. В результате этого движения заготовки соприкасаются с режущими инструмеита5 ми (трехгранными напильниками). Таким образом происходит их грубая обработка. После грубой обработки заготовки загружаются во втулки 4, в которых аналогичным образом происходит их чистовая обработка, 10

Предмет изобретения

Приспосоо låíèå для зачистки цилиllдрических заготовок типа штифтов, обрабатываемых во вращающихся вокруг своих осей ста-!

5 канах, устаиовлеш1ых иа вращающейся планшайбе, orл11чатощеесл тем, что, с целью повышения производительности труда и качества обработки, в стаканы вставлены с насыпанИЫ МИ В И ИХ ЗаГОТОВКаМИ IiOII II ICCIilIC Г>ту:1 К И, 2О на В11утрсиисй повсрхиОсти которых и!1 ран иых расстояниях по Окру жиости закреплены режущие инструменты, причем иа ozIIIIx»Tvлках, пред азиачеш!ых для грубой ооработки, закреплены инструменты в виде TpcxIp3IIIlllx

25 напильников, а на других — кpi lxlûå !гадфили для чистовой обработки.

Ре <актор T. Шагова

Составитель А. Гулгазарян

Техред 3. Тараиеико Корректор Т. Гревцова

Заказ 1487 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, К-35, Раушская иаб., д. 4/5

Загорская типография
