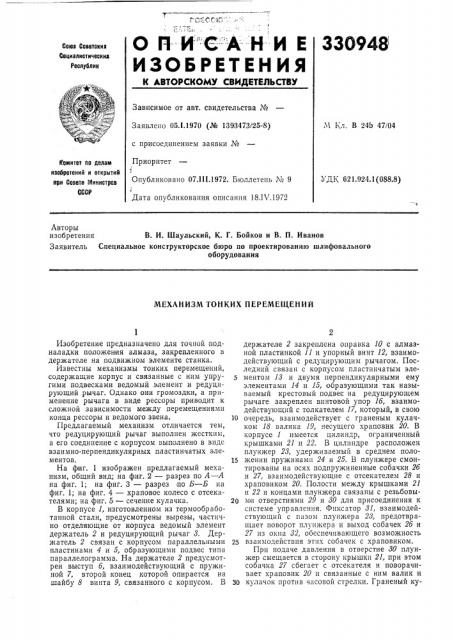

ИЗО6РЕТЕНИЯ

330948

Союз Советских

Социалистические

Республиы

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05Л.1970 (№ 1393473/25-8) с присоединением заявки №

Ч Кл. В 245 47/04

Приоритет

Опубликовано 07.1ll.1972. Бюллетень ¹ 9 !

Дата опу.бликования описания 18.I V.1972

Комитет as делам изобретений и открытий ори Совете Министров

СССР

УДК 621.924.1(088.8) Авторы изобретения В. И. Шаульский, К. Г. Бойков и В. П. Иванов

Заявитель Специальное конструкторское бюро по проектированию шлифовального оборудования

МЕХАНИЗМ ТОНКИХ ПЕРЕМЕЩЕНИЙ

Изобретение предназначено для точной подналадки положения алмаза, закрепленного в держателе на подвижном элементе станка.

Известны механизмы тонких перемещений, содержащие корпус и связанные с ним упругими подвесками ведомый элемент и редуцирующий рычаг. Однако они громоздки, а применение рычага в виде рессоры приводит к сложной зависимости между перемещениями конца рессоры и ведомого звена.

Предлагаемый механизм отличается тем, что редуцирующий рычаг выполнен жестким, а его соединение с корпусом выполнено в виде взаимно-перпендикулярных пластинчатых элементов.

На фиг. 1 изображен предлагаемый механизм, общий вид; на фиг, 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг. 4 — храповое колесо с отсекателями; на фиг. 5 — сечение кулачка.

В корпусе 1, изготовленном из термообработанной стали, предусмотрены вырезы, частично отделяющие от корпуса ведомый элемент держатель 2 и редуцирующий рычаг 8. Держатель 2 связан с корпусом параллельными пластинами 4 и 5, образующими подвес типа параллелограмма. На держателе 2 предусмотрен выступ б, взаимодействующий с пружиной 7, второй конец которой опирается на шайбу 8 винта 9, связанного с корпусом. В держателе 2 закреплена оправка 10 с алмазной пластинкой 11 и упорный вичт 12, взаимодействующий с редуцирующим рычагом. Последний связан с корпусом пластинчатым эле5 ментом 13 и двумя перпендикулярными ему элементами 14 и 15, образующими так называемый крестовый подвес на редуцирующем рычаге закреплен винтовой упор 1б, взаимодействующий с толкателем 17, который, в свою

1Р очередь, взаимодействует с граненым кулачком 18 валика 19, несущего храповик 20. В корпусе 1 имеется цилиндр, ограниченный крышками 21 и 22. В цилиндре расположен плунжер 28, удерживаемый в среднем поло15 женин пружинами 24 и 25. В плунжере смонтированы на осях подпружиненные собачки 2б и 27, взаимодействующие с отсекателем 28 и храповиком 20. Полости между крышками 21 и 22 и концами плунжера связаны с резьбовы2р ми отверстиями 29 и 80 для присоединения к системе управления. Фиксатор 31, взаимодействующий с пазом плунжера 23, предотвращает поворот плунжера и выход собачек 2б и

27 из окна 82, обеспечивающего возможность

25 взаимодействия этик собачек с храповиком.

При подаче давления в отверстие 80 плунжер смещается в сторону крышки 21, при этом собачка 27 сбегает с отсекателя и поворачивает храповик 20 и связанные с ним валик и

Зр кулачок против часовой стрелки. Граненый ку330948 лачок через толкатель и винтовой упор 16 передает движение редуцирующему рычагу, поворачивая последний относительно оси, лежашей на пересечении нейтральных плоскостей пластинчатых элементов 18 — 15. Движение рычага передается через упорный винт 12 держателю, который смещается за счет деформации пластин 4 и 5, сохраняя ориентацию в пространстве.

При подаче давления в резьбовое отверстие

29 механизм работает аналогичным образом, поворачивая храповик в обратном направлении.

Предмет изобретения

1. Механизм тонких перемещений, содержащий корпус и связанные с ним упругими подвесками ведомый элемент и редуцирующий рычаг, отличающийся тем, что, с целью обеспечения уменьшения габаритов, повышения точности и обеспечения возможности размерных шаговых перемещений ведомого элемента, редуцирующий рычаг выполнен жестким, a его соединение с корпусом выполнено в виде взаимно-перпендикулярных пластинчатых элементов.

10 2. Механизм по п, 1, отличающийся тем, что, с целью упрощения привода, последний снабжен кулачком преимущественно в форме многогранника.

3. Механизм по п. 1, отличающийся тем, что привод снабжен гидроцилиндром и двумя собачками, взаимодействующими с отсекателем и храповым колесом.

330948

24 b-б 21

27 сРиг Ф

22 25 иг 5
