Ручка для тары
Иллюстрации
Реферат

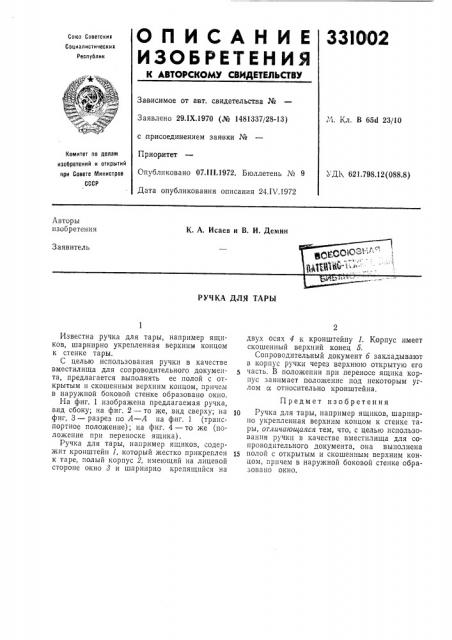

33l0 02
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (®
Зависимое от авт. свидетельства №
Заявлено 29.1Х.1970 (№ 1481337/28-13) с присоединением заявки №
Приоритет
Опубликовано О?.ill.1972. Бюллетень ¹ 9
Дата опубликования описания 24.IV.1972
21. Кл. В 65d 23/10
Комитет по делам изобретений и открытий при Совете Министров
СССР
" Д1х 621 798 12(088.8) Авторы изобретения
К. А. Исаев и В. И. Демии
Заявитель
РУЧКА ДЛЯ ТАРЫ
Известна ручка для тары, например ящиков, шарнирно укрепленная верхним концом к стенке тары.
С целью использования ручки в качестве вместилища для сопроводительного документа, предлагается выполнять ее полой с открытым и скошенным верхним концом, причем в наружной боковой стенке образовано окно.
На фиг. 1 изображена предлагаемая ручка, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез по А — А на фиг. 1 (транспортное положение); на фиг. 4 — то же (положение при переноске ящика).
Ручка для тары, например ящиков, содержит кронштейн 1, который жестко прикреплен к таре, полый корпус 2, имеющий на лицевой стороне окно 8 и шарнирно крепящийся на двух осях 4 к кронштейну 1. Корпус имеет скошенный верхний конец б.
Сопроводительный документ б закладывают в корпус ручки через верхнюю открытую его часть. В положении при переносе ящика корпус занимает положение под некоторым углом а относительно кронштейна.
Предмет изобретения
10 Ручка для тары, например ящиков, шарнирно укрепленная верхним концом к стенке тары, отличающаяся тем, что, с целью использования ручки в качестве вместилища для сопроводительного документа, она выполнена
15 полой с открытым и скошенным верхним концом, причем в наружной боковой стенке образовано окно. д-д Фиг.З
A-A
Фиг.3
Составитель Г. Субботина
Техред Е. Борисова Корректор Н. Шевченко
Редактор А. Бер
Типография, пр. Сапунова, 2
Заказ 906(11 Изд. № 329 Тираж 448 Подписное
Ц1!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4/5
