АВТОРСКОЕ СВИДЕТЕЛЬСТВО-HA ИЗОБРЕТЕНИЕ ., ОПИСАНИЕ двойной колонковой трубы для бурения с промывкой в трещиноватых и разрушенных породах.

К авторскому -свидетельству С. Н. Абияиа, заявленному 6 апреля

1932 года (спр. о перв . ¹ 106877)..О,выдаче авторского свидетельства опубликовано 30 ноября 1933 года. г фИГЯ!

» Эксперт В.. Б. Комаров

Редактор И. Ф. Алыпшулвр

Ленпоомпечатъсоюз. Тип.,печ. Труд». Зв»@. 146. фВ=-

- Посредством предлагаемой двойной ярлонковой трубы имеется в виду достигнуть сохранения целости керна, и предохранить его оттрения прй бурении с промывкой в трещиноватых и разрушенных породах.

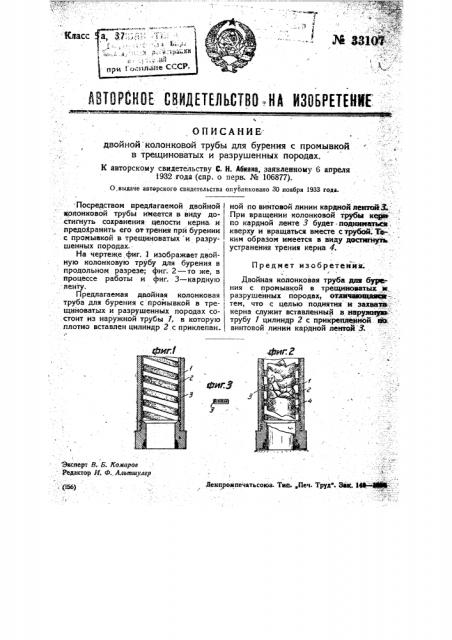

На чертеже фиг. 1 изображает двойную колонковую трубу для бурения в продольном разрезе; фиг. 2 — то же, в процессе работы и фиг. 3 — ка рдную ленту.

Предлагаемая дройная колонковая труба для бурения с промывкой в трещиноватых- и разрушенных породах со.стоит из наружной трубы 1, в которую плотно вставлен цилиндр 2 с приклепан.

« ной по винтовой линии кардной ленимс

При вращении колонковой трубы кери по кардной ленте 3 будет -aeAmeearaei « кверху и вращаться вместе с трубой; ГЕ- ким образом имеется в виду дэстигнуть— устранения трения керна 4.

Предмет изобретения.

Двойная колонковая труба для бура; ния с. промывкой в трещийоватых и разрушенных породах, отличаюприкйя-.: тем, что с целью поднятия и захважу- керна служит вставленный в наружнуж. . трубу 1 цилиндр 2 с прикрепленной. пЫ винтовой линии кардной лентой 3.
