Способ электрохимического растворения серебра

Способ электрохимического растворения серебра

Иллюстрации

Показать все

Реферат

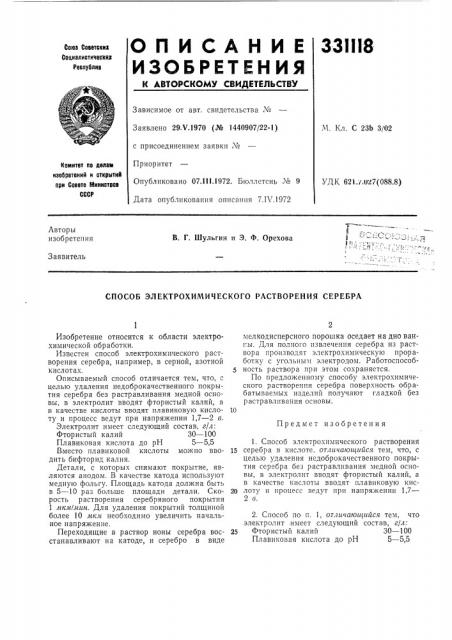

ОПИСАНИЕ ЗЗШЗ

ИЗОБРЕТЕНИЯ

H А ТОРСКОМ CBH+ETEJllbCTBУ

Goes Соеетокиа

Социалиотичевмиа

Ревпу0лиа

Зависимое от авт. свидетельства ¹

Заявлено 29.Ч.1970 (№ 1440907/22-1) с присоединением заявки №

Приоритет

Опубликовано 07.111.1972. Бюллетень ¹ 9

Дата опубликования описания 7.1Ч,1972

М. Кл. С 23b 3/02

Комитет по делам изобретений и открытиЯ ори Совете Миииотоов

СССР

УДК 621.l.027(088.8) Авторы изобретения

В. Г. Шульгин и Э. Ф. Орехова

Заявитель

СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО РАСТВОРЕНИЯ СЕРЕБРА

Предмет изобретения

Изобретение относится к областн электрохимической обработки.

Известен способ электрохимического растворения серебра, например, в серной, азотной кислотах.

Описываемый способ отличается тем, что, с целью удаления недоброкачественного покрытия серебра без растравливания медной основы, в электролит вводят фтористый калий, а в качестве кислоты вводят плавиковую кислоту и процесс ведут при напряжении 1,7 — 2 в.

Электролит имеет следующий состав, г/л:

Фтористый калий 30 — 100

Плавиковая кислота до рН 5 — 5,5

Вместо плавиковой кислоты можно вводить бифторид калия.

Детали, с которых снимают покрытие, являются анодом. В качестве катода используют медную фольгу. Площадь катода должна быть в 5 — 10 раз больше площади детали. Скорость растворения серебряного покрытия

1 мкм!мин. Для удаления покрытий толщиной более 10 мк,и необходимо увеличить начальное напряжение.

Переходящие в раствор ионы серебра восстанавливают на катоде, и серебро в виде мелкодисперсного порошка оседает на дно ванны. Для полного извлечения серебра из раствора производят электрохимическую проработку с угольным электродом. Работоспособность раствора прп этом сохраняется.

По предложенному способу электрохимического растворения серебра поверхность обрабатываемых изделий получают гладкой без р астравливания основы.

1. Способ электрохимического растворения

15 серебра в кислоте, отгичающийся тем, что, с целью удаления недоброкачественного покрытия серебра без растравливания медной основы, в электролит вводят фтористый калий, а в качестве кислоты вводят плавиковую кис20 лоту и процесс ведут при напряжении 1,7—

2 в.

2. Способ по п. 1, отличающийся тем, что электролит имеет следующий состав, г/л:

25 Фтористый калий 30 — 100

Плавиковая кислота до рН 5 — 5,5
