Реферат



33l2l5

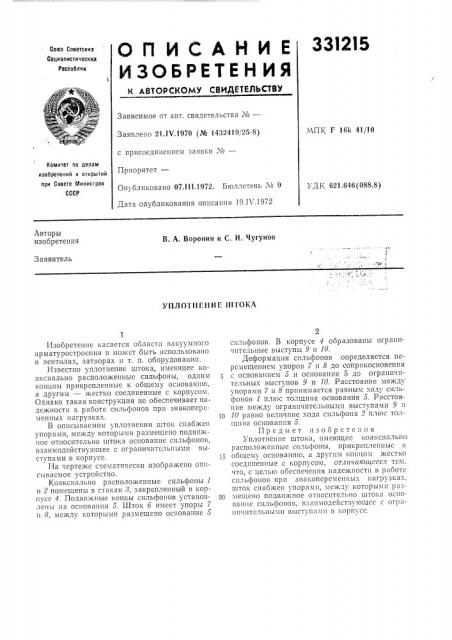

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслхблин

Зависимое от авт. свидетельства М—

МПК Г 16k 41/10

Заявлено 21.IV.1970 (№ 1432419/25-8) с присоединением заявтси М—

Приоритет—

Опубликовано 07.111.1972. Бюллетень М 9

Дата опубликования описания 19.11 .1972

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 621.646(088.8) Авторы изобретения

В. А. Воронин и С. И. Чугунов

Заявитель

УП,Л01 111=11И Г 11ПОКА

Изобретение касается области вакуумного арматуростросния и может быть использовано в вентилях, затворах и т. п. оборудовании.

Известно уплотнение штока, имеющее коаксиально расположенные сильфоны, одним концом прикрепленные к общему основаншо, а другим — жестко соединенные с корпусом, Однако такая конструкция не обеспечивает надежности в работе сильфонов при знакоперсмепных нагрузках.

В описываемом уплотнении шток снабжен упорами, между которыми размещено подвижное относителыю штока основание сильфонов, взаимодействующее с ограничительными выступами в корпусе.

На чертеже схематически изображено описываемое устройство.

Коаксиально расположенные сильфоны 1 и 2 помещены в стакан 3, закрепленный в корпусе 4. Подвижные концы сильфонов установлены на основании 5. Шток б имеет упоры 7 и 8, хтежду которыми размещено основание 5

2 сильфонов. В корпусе 4 образованы ограпиштельные выступы 9 и 10.

Деформация сильфонов определяется перемещением упоров 7 и 8 до соприкосновения

5 с основанием 5 и основания 5 до ограничительных выступов 9 и 10. Расстояние между упорами 7 и 8 принимается равным ходу сильфонов l плюс толщина основания 5. Расстояние между ограничительными выступами 9 и то 10 равно величине хода сильфона 2 плюс толщина основания 5.

Прсдмет изобретения

Уплотнение штока, имеющее коаксиально расположенные сильфоны, прикрепленные к

1 общему основашно, а другим концом жестко соединенные с корпусом, отличаютдееся тем, что, с целью обеспечения надежности в работе сильфонов при знакопсременных нагрузках, шток снабжен упорами, между которыми раз2О мещено подвижное относительно штока основание сильфонов, взаимодействующсс с ограничительными выступамп в корпусе.
