Реферат

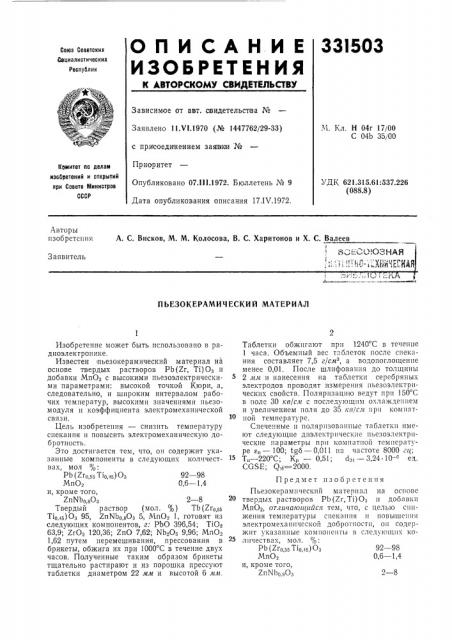

О П И С А Н И Е 331503

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.Ч1.1970 (№ 1447762/29-33) с присоединением замаки №

Приор итет

Опубликовано 07 111.1972. Бюллетень № 9

Дата опубликования описания 17.1 Ч.1972.

М. Кл. Н 04r 17/00

С 04Ь 35/00 комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

УДК 621.315.61:537.226 (088.8) Авторы нзоб р етсш|я

А. С. Висков, M. М. Колосова, В. С. Харитонов и Х. С. Валеев. Д!ОРНАЯ

:.. .: .".1:0- .":hn БЯ4Н

Заявитель

П ЬЕЗОКЕРАМИЧ ЕСКИ Й МАТЕРИАЛ

Изобретение может быть использовало в радиоэлектронике.

Известен пьезокерамический материал на основе твердых растворов Pb (Zr, Ti) Оз и добавки МпО> с высокими пьезоэлектрическими параметрами: высокой точкой Кюри, а, следовательно, и широким интервалом рабочих температур, высокими значениями ньезомодуля и коэффициента электромеханической связи.

Цель изобретения — снизить температуру спекания и повысить электромеханическую добротность.

Это достигается тем, что, он содержит указанные компоненты в следующих количествах, мол %:

Р Ь (ЕГО,55 Т10 45) Оз 92 — 98

МпОз 0,6 — 1,4 и, кроме того, ZnNbo,з0з 2 — 8

Твердый раствор (мол. %) ТЬ (Zt p вв

Т4,4з)Оз 95, ZnNbp,зОз 5, МпОз 1, готовят из следующих компонентов, г: PbO 396,54; Т10в

63,9; ZrOq 120,36; ZnO 7,62; NbqOq 9,96; Мп02

1,62 путем перемешивания, прессования в брикеты, обжига их при 1000 С в течение двух часов. Полученные таким образом брикеты тщательно растирают и из порошка прессуют таблетки диаметром 22 мм и высотой 6 лтлт.

Таблетки обжигают прн 1240 С в течение

1 часа. Объемный вес таблеток после спекания составляет 7,5 г/см, а водопоглощение менее 0,01, После шлифования до толщины

2 мм и нанесения на таблетки серебряных электродов проводят измерения пьезоэлектрических свойств. Поляризацшо ведут при 150 G в поле 30 кв/см с последующим охлаждением и увеличением поля до 35 кв/см при комнатной температуре.

Спеченные и поляризованные таблетки имеют следующие диэлектрические пьезоэлектрические параметры прп комнатной температуре е — 100; fg6 — 0,011 па частоте 8000 ги;

Т„.— 220 С; ʄ— 0,51; йз, — 3,24. 10- ед.

CG S E; Q,i.= 2000.

Предмет изобретения

Пьезокерампческий материал на основе

20 твердых растворов Pb (Zr, Ti) Оз и добавки

Мп02, отличающийся тем, что, с целью снижения температуры спекания и повышения электромеханической добротности, он содержит указанные компоненты в следующих количествах, мол. %:

РЬ (Его,зз Т>o,þ) Оз 92 — 98

МпО2 0,6 в 1,4 и, кроме того, ZnNbp,pO3 2 — 8
