Реферат

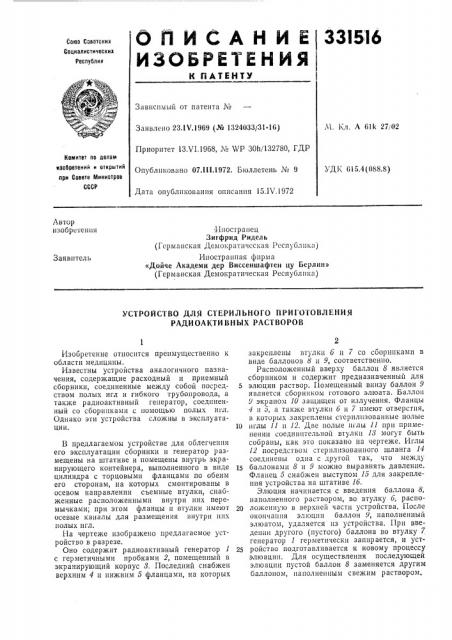

33I5I6

Союа Советских

Социалистических

Республик

К ПАТЕНТУ

Завнспмьш от патента №

М. Кл. А 61k 27i02

Заявлено 23.1Ъ .1909 (№ 1324033/31-1Ñ)

Приоритет 13Х1.19б8, ¹ WP 301т!132780, ГДР

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Опубликовано 07.ill.1972. Бюллетень ¹ 9

УД1 015.4 (088.8) Дата опубликования описания 15.1V.1972

Автор изобретения

Иностранец

Зигфрид Ридель (Германская Демократическая Республш а j

Иностранная фирма

«Дойче Академи дер Виссеншафтен цу Берлин» (Германская Демократическая Республика) Заявитель

УСТРОЙСТВО ДЛЯ СТЕРИЛЪНОГО ПРИГОТОВЛЕНИЯ

РАДИОАКТИВНЫХ РАСТВОРОВ

Изобретение относится преимущественно к области медицины.

Известны устройства аналогичного назначения, содержащие расходный и приемный сборники, соединенные между собой посредством полых игл и гибкого трубопровода, а также радиоактивный генератор, соединенный со сборниками с помощью полых игл.

Однако эги устройства сложны в эксплуатации.

В предлагаемом устройстве для облегчения

его эксплуатации сборники и генератор размещены на штативе и помещены внутрь экранирующего контейнера, выполненного в виде цилиндра с торцовыми фланцами по обеим его сторонам, на которых смонтированы в осевом направлении съемные втулки, снабженные расположенными внутри них перемычками; при этом фланцы и втулки имеют осевые каналы для размещения внутри них полых игл.

На чертеже изображено предлагаемое устройство в разрезе.

Оно содержит радиоактивный генератор 1 с герметичными пробками 2, помещенный в экранирующий корпус 8. Последний снабжен верхним 4 и нижним 5 фланцами, на которых закреплены втулки 6 и 7 со сборниками в виде баллонов 8 и 9, соответственно.

Расположенный вверху баллон 8 является сборником и содержит предназначенный для

5 элюции раствор. Помещенный внизу баллон 9 является сборником готового элюата. Баллон

9 экраном 10 защищен от излучения. Фланцы

4 и 5, а также втулки 6 и 7 имеют отверстия, в которых закреплены стерилизованные полые

10 иглы 11 и 12. Две полые иглы 11 при применении соедишггельной втулки 18 могут быть собраны, как это показано на чертеже. Иглы

12 посредством стерилизованного шланга 11 соединены одна с другой так, что между

15 баллонами 8 и 9 можно выравнять давление.

Фланец 5 снабжен выступом 15 для закрепления устройства на штативе 16.

Элюция начинается с введения баллона 8, наполненного раствором, во втулку 6, распо20 ло>кеннучо в верхней части устройства. После окончатшя элюцпп баллон 9, наполненный элюатом, удаляется пз устройства. При введении другого (пустого) баллона во втулку 7 генератор 1 герметически запирается, и уст2S ройство подготавливается к новому процессу элюации. Для осуществления последующей элюации пустой баллон 8 заменяется другим баллоном, наполненным свежим раствором, 331516 (Предмет изобретения

Составитель Н. Эскин

Рсдактор Д. Пинчук

Текрсд 3. Тараненко

Корректор В. Жолудева

Заказ 901 4 Изд. № 370 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, ир. С;шупова, 2

Устройство для стерильного приготовления радиоактивных растворов, содержащее расходный и приемный сборники, соединеш ые между собой посредством полых игл и гибкого трубопровода, а также радиоактивный генератор, соединенный со сборниками с помощью полых пгл, отличаюи ееся тем, что, с целью облегчения его эксплуатации, сборники и генератор размещены на штативе и помешены внутрь экранирующего контейнера, выполненного в виде цилиндра с торцовыми фланцами по обеим его сторонам, на которых смонтированы в осевом направлении съемные втулки, снабженные расположенными внутри ппх перемычками, при этом фланцы и втулки имеют осевые каналы для размещения внутри них полых игл.
