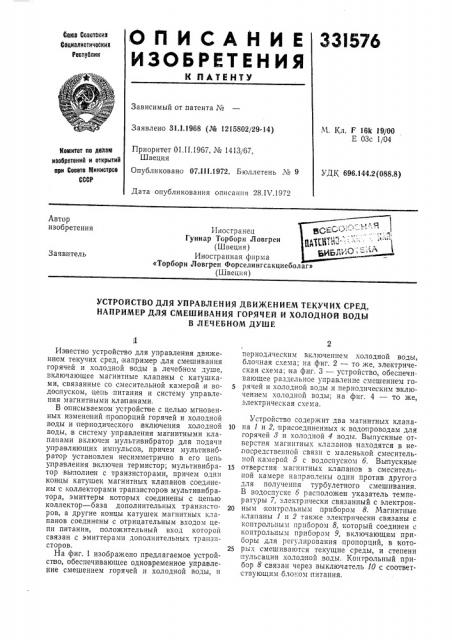

О П И С А Н И Е 33I576

ИЗОБРЕТЕНИЯ бааз Советских

Сациапистических

Республик

К ПАТЕНТУ

Зависимый от патента ¹

М. Кл. F 16k 19/00

Е 03с 1/04

Заявлено 31.1.1968 (Ж 1215802/29-14) Приоритет ОI.II.1967, № 1413j67, Швеция

Опубликовано 07.Ill.1972. Бюллетень ¹ 9

Комитат по дехам изобретений и открытий при Совете Министров

СССР

УДК 696.144.2 (088.8) Дата опубликования описания 28.Ю.1972

Автор изобретения

Иностранец

Гуннар Торборн Ловгрен (Швеция) Иностранная фирма

«Торборн Ловгрен Форселингсакциеболаг» (Швеция) Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДВИЖЕНИЕМ ТЕКУЧИХ СРЕД, НАПРИМЕР ДЛЯ СМЕШИВАНИЯ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

В ЛЕЧЕБНОМ ДУШЕ

Известно устройство для управления движением текучих сред, например для смешивания горячей и холодной воды в лечебном душе, включающее магнитные клапаны с катушками, связанные со смесительной камерой,и водоопуском, цепь питания и систему управления магнитными,клаланами.

В oIIHcbIBaeivlolM устройспве с целью мгновенных изменений пролорций горячей и холодной воды и периодического включения холодной воды, в систему управления магнитными клапанами включен мультивибратор для подачп управляющих импульсов, причем мультивибратор установлен несимметрично в его цепь управления включен термистор; мультивибратор выполнен с транзисторами, причем одни концы катушек магнитных клапанов соединены с коллекторами транзисторов мультивибратора, эмиттеры которых соединены с цепью коллектор — база дополнительных транзисторов, а другие концы катушек магнитных клапанов соединены с отрицательным входом цепи питания, положительный вход которой связан с эмиттерами дополнительных транзисторов.

На фиг. 1 изображено предлагаемое устройство, обеспечивающее одновременное управление смешением горячей и холодной воды, и периодическим включением холодной воды, блочная схема; на фиг. 2 — то же, электрическая схема; на фиг. 3 — устройство, обеспечивающее раздельное управление смешением горячей и холодной воды и периодическим эключением холодной воды; на фиг. 4 — то же, электрическая схема.

Устройство содержит два магнитных клапа10 на 1 и 2, присоединенных ис водопроводам для горячей 8 и холодной 4 воды. Выпускные отверстия магнитных клапанов находятся в нелосредственной связи с маленькой смесительной камерой 6 с водоспуском 6. Вьгпускные

15 отверстия магнитных клапанов в смесительной камере направлены один против другого для получения турбулетного смешивания.

В водоспуске 6 расположен указатель температуры 7, электрически связанный с электрон20 ным контрольным прибором 8. Магнитные клапаны 1 и 2 также электрически связаны с контрольным прибором 8, который соединен с контрольным прибором 9, включающим приборы для регулирования пропорций, в кото25 рых смешиваются текущие среды, и степени

;пульсации холод ной воды. Контрольный прибор 8 связан через выключатель 10 с соответствующим блоком литания.

331576

55

Устройство содержит четыре транзистора

11 — 14, присоединенных к двухконтактному блоку питания через выпрямитель 15 в одной линии и через выключатель 10 в другой линии.

Конденсатор lб установлен между линиями за вы прямителем 10 и выключателем 10. Линия выключателя представляет сооой положительfIIfyIo линию и непосредственно связана с эмиттерами транзи сторо в 11 и 12. Отрицательная линия непосредственно связана с одним зажимом катушек обоих магнитных. клапанов 1 и 2, другие зажимы катушек связаны:с коллекторами транзисторов И и 14. Катушка магнитного клапана 1 присоединена к,коллектору транзистора 13 через диод 17. Оба эмиттера транзисторов 18 и 14 присоединены к коллектору транзистора 12, коллектор, соединен через конденсатор 18 с регулируемым сопротивлением 19 и с базой транзистора 11. База транзистора 12 .присоединена через сопротивление 20 к соединению между .диодом 17 и катушкой мавнитного клапана 1. База транзистора 11 также соединена через выключатель

21 и сопротивление 22 с отрицательной линией.

Выключатель 21 связан с регулируемым сопротивлением 19 так, что выключатель открывается,при самой низкой величине сопротивления. Уравнивающие ток сопротивления

23 — 2б для соответствующих баз транзисторов

13 и 14 подсоединены к питающим линиям транзисторов, Коллектор транзистора 12 соеди нен через конденсатор 27 и сопротивление

28 с базой транзистора 14. Указатель температуры 7 представляет собой температурозависимое сопротивление, так называемый термистор, связанный с сопротивлением 28.

Коллектор транзистора 14,присоединен через конденсатор 29 и сопротивление 80 к базе транзистора 18. Сопротивления 80 и 28 регулируемы и связаны один с другим.

Транзисторы 18 и 14 вместе образуют связь с двумя устойчивыми положениями мультивибр атор а.

Вышеописанная схема действует следующим образом: .при условии, что выключатель 21 выключен и конденсатор 18 без тока, транзистор 11 становится токопроводящим .при включении выключателя 10. Ток транзистора

14 в этот момент приводит fa действие связь.

Транзистор 11 становится токопроводящим, появляется положительное напряжение на его коллекторе,,катушка магнитного клапана 1 возбуждается, после чего последний приведен в действие. На базе транзистора 12 положительным, напряжением на коллекторе транзи стора 11 возбуждается смещающее напряжение тока, приходящего через сопротивление

20, в результате транзистор 12 становится токонепроводящим. Транзистор l l,получает входной поток и положительное напряжение

ыа своей базе, после чего конденсатор 18 заряжается через транзистор 14 и катушку магнитного клапана 2. Время для зарядки конденсатора 18 можно регулировать с помощью регулируемого сопротивления 11.

Положительное напряжение на базе транзистора 11 повышается благодаря зарядке конденсатора 18, в результате база блокируется и становится токонепроводящей после некоторой зарядки конденсатора 18. Коллектор транзистора 11:принимает отрицательный .потенциал. Транзисторы 18 и 14 питаются рабочим напряжением. Сопротивления 80 и 28 установлены в своих средних позициях; зарядка конденсаторов 27 и 29 обеспечивает прохождение тока через транзистор И к катушке магнитного клапана 1 и конденсатору 27, который заряжается положительно. Зарядный поток последнего через сопротивления 28 и 2б создает положительный потенциал на базе транзистора 14, в результате транзистор остается токонепроводящим во время чередо вания зарядки. По окончании чередования зарядки база транзистора 14 возвращается к

:номинальному напряжению,,при котором транзистор становится токопроводящим. Ток, протекающий через транзистор 14 и IKBTgfllIKQ магнитного клапана 2, приводит в действие магнитный клапан, который открывается. В то же время повышается положительное напряжение

»а коллекторе транзистора 14, конденсатор 29 заряжается .положительно, и зарядный ток, протекая через сопротивления 80 и 24 на вход транзистора 18 и повышая его положительное напряжение, вызывает блокировку транзистора 18, последний становится токонепроводящим. Прохождение тока в катушке магнитного клапана 1 прекращается и последний закрывается; коллектор транзистора 13 принимает отрицательный потенциал, конденсатор

27 разряжен, после чего возрастает отрицательный потенциал базиса транзистора 14, коTopbIH остается в токопро водящем .положении, и магнитный клапан 2 открывается. Как только зарядный ток конденсатора 29 прекращается в сопротивлениях 30 и 24, базис транзистора 18 возвращается к своему номинальному напряжению, при котором транзистор 18 становится токопроводящим, вследствие чего на.пряжение на коллекторе транзистора 18 еще раз повышается, конденсатор 27 повторно заряжается положительно, ток протекает через катушку магнитного клапана l, открывая его и чередование повторяется.

Как видно существует некоторе перекрытие между включением и выключением обоих магнитных клапанов, что в практике обеспечивает получение желаемого смешивания обеих жид,костей. Оба сопротивления 80 и 28 определяют продолжительносгь зарядки и разрядки конденсаторов 27 и 29; если температура в водоспуске слишком высока, продолжительность зарядки и разрядки конденсатора 27 увеличивается, вследствие повышенного напряжения термистора 7, в результате временные интервалы для приведения в действие магнитного клапана 1, становятся больше чем для,приведения в действие магнитного клапана 2.

Регулируя Оба сопротивления 80 и 28 мож331576

Io регулировать желаемые пропорции смешивания и температуру:вытекающей воды.

Так как частота включений транзисторов 18 и 14 относительно высока, не обеспечивается полное открытие и закрытие магнитных клапанов 1 и 2, но они постоянно двигаются вокруг некоторых промежуточных позиций.

Поэтому во время действия устройства в системе снабжения жидкостью не .возникают гидравлические удары.

Во время осуществления транзисторами 13 и 14 |ряда периодов колебаний, конденсатор 18 начинает заряжаться и зарядные токи, проходя через сопротивления 19 и 22 и базу транзистора 11, возбуждают |на последней, положительный:потенциал, что вызывает блокировку транзистора 11. По окончании чередования зарядки конденсатора 18 база транзистора 11, соединенная с сопротивлением 22, возвращается к отрицательному потенциалу, и транзистор 11 становится опять токопроводящим, в результате чего катушка магнитного кла пана 1 возбуждается, и клапан полностью открывается,,в это время транзистор 12 блокирован и не проводит ток, питание током транзисторов 18 и 14 прекращается. Таким образом, во время последующего интервала магнитный клапан 1 остается открытым, и только холодная вода подводится к водоспуску 6.

В это время конденсатор 18 разряжается и заряжается с разноименной,полярностью, возбуждая блокировочное напряжение на базе транзистора 11, которая становится токонепроводящей, вследствие чего ток, на правленный к катушке магнитного клапана 1, прекращается на мгновение, а транзистор 12 становится токопроводящим и питает током транзисторы 18 и 14, и они начинают работать.

Таким образом получается;непрерывный подвод |воды регулируемой темпер атуры, и рерываемый длительными или краткими интервалами холодной воды, зависящими от периодов зарядки и разрядки конденсатора 8 через сопротивления 19 и 22. Если сопротивление 19 отрегулировано на самую низкую,величину, а выключатель 21,приведен в действие, то путь тока между базой транзистора 11 и сопротивлением 22 прерывается. При этом, база транзистора 12 достигает такого потенциала, что транзистор 12 становится токопроводящим и постоянно питает током транзисторы

13 и 14, вследствие чего они работают вышеописанным образом,,причем пульсации холодной воды не происходит. Диод 17,для предохранения транзисторов от напряжения катушки магнитного клапана 1 включен как блок в сеть коллектора транзистора 18.

Контроль сети магнитных клапанов обеспечивает удооное обслуживание устройства.

Для раздельного управления смешением горячей и холодной воды и периодическим включением холодной воды в схему устройства включается дополнительная смесительная ка5

20 г5

6 мера 31 с магнитными клапанами 82 и 88, устанавливаемыми соответственно на ответгленпи от трубопровода 8 холодной воды и водоспуске 6 смесительной камеры 5, Смесительная камера 31 снабжена водоопуском 34, Магнитные клапаны 82 и 38 имеют электрическую связь с контрольным прибором 85, соединенным с контрольным прибором 86.

Приборы 35 и 36 имеют связи, включающие транзисторы 11 и 12 и подключены к источнику тока через выключатель 10. Катушки 37 II

88 дополнительных магнитных клапанов 32 и

88 соответственно включены в сети коллекторов транзисторов 11 и 12, которые образуют связь, изолированную от транзисторов 18 и 14, в результате этого транзисторы 11 и 12 регулируют только, поступление B систему холод. ной воды.

Работа устройства для раздельного управления смешением горячей и холодной воды и периодическим включением холодной воды происходит следующим образом.

При включении выключателя 10 подается напряжение на транзисторы 13 и 14, регулирующие при помощи магнитных клапанов 1 и 2 процесс смешения горячей и холодной воды в смесительной камере 5.

Одновременно получившие напряжение транзисторы 11 и 12 регулируют при помощи дополнительных магнитных кла панов 82 и 88 периодичность включечия холодной воды и процесс смешения ее в смесительной камере

81 с водой, поступающеи;по водовыпуску 6 из смесительной камеры 5.

Предмет изобретения

1. Устройство для управления движением текучих сред, например для смешивания горячей и холодной воды в лечебном душе, включающее магнитные клапаны с катушками, связанные со смесительной камерой и водоспуском, цепь питания и систему управления магнитными клапанами, отличающееся тем, что, с целью мгновенных изменений пропорций горячей и холодной воды и периодического включения холодной воды, в систему управления магнитными клапанами включен мультивибратор для подачи управляющих импульсов.

2. Устройство по п. 1, отличающееся тем, что мультпвибратор установлен несимметрично и в его цепь управления включен термистор.

3. Устройство по п. 1, отличающееся тем, что мультивибратор выполнен с транзисторами, причем одни концы катушек магнитных клапанов соединены с коллекторами транзисторов мультивибратора, эмиттеры которых соединены с цепью коллектор — база дополнительных транзисторов, а другие концы катушек магнитных клапанов соединены с отрицательным входом цепи питания, положительный вход которой связан с эмиттерами дополнительных транзисторов.
