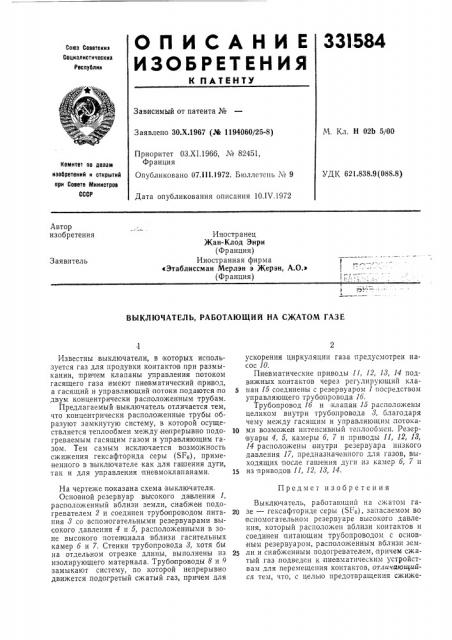

33l584

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Ссюэ Советских

Социалистических

Республик

Зависимый от патента Ме

М. Кл. Н 02b 5/00

Заявлено 30.Х.1967 (М 1194060/25-8) Приоритет 03.XI.1966, ¹ 82451, Франция комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 07.111.1972. Бюллетень № 9

УДК 621.838.9 (088.8) Дата опубликования описания IО.IV.1972

Автор изобретения

Иностранец

Жан-Клод Энри (Франция) Иностранная фирма

<Этаблиссман Мерлэн э Жерэн, А.О. (Франция) Заявитель (т-—

ВЫКЛЮЧАТЕЛЪ, РАБОТАЮЩИЙ НА СЖАТОМ ГАЗЕ ускорения циркуляции газа предусмотрен насос 10.

Пневматические приводы 11, 12, 13, 14 подвижных контактов через регулирующий клапан 15 соединены с резервуаром 1 посредством управляющего трубопровода 16.

Трубопровод 16 и клапан 15 расположены целиком внутри трубопровода 8, благодаря чему между гасящим и управляющим потока1р ми возможен интенсивный теплообмен. Резер вуары 4, 5, камеры 6, 7 и приводы 11, 12, 18, 14 расположены внутри резервуара низкого давления 17, предназначенного для газов, выходящих после гашения дуги пз камер 6, 7 и

15 из приводов 11, 12, 13, 14.

Выключатель, работающий на сжатом га2р зе — гексафториде серы (SFI;), запасаемом во вспомогательном резервуаре высокого давления, который расположен вблизи контактов и соединен питающим трубопроводом с основным резервуаром, расположенным вблизи зем25 ли и снабженным подогревателем, причем сжатый газ,подведен к пневматическим устройст.вам для перемещения контактов, отличающийся тем, что, с целью предотвращения сжижеИзвестны выключатели, в которых используется газ для продувки контактов при размыкании, причем клапаны управления потоком гасящего газа имеют пневматический привод, а гасящий и управляющий потоки, подаются IIIQ двум концентрически расположенным трубам.

Предлагаемый |выключатель отличается тем, что концентрически расположенные трубы образуют замкнутую систему, в которой осуществляется теплообмен между непрерывно подогреваемым гасящим газом и управляющим газом. Тем самым исключается возможность сжижения гексафторида серы (SF<), примененного в выключателе как для гашения дуги, так и для управления пневмоклапанами.

На чертеже показана схема выключателя.

Основной резервуар вьгсокого давления 1, расположенный вблизи земли, снабжен подогревателем 2 и соединен трубопроводом .питания 8 со вспомогательными резервуарами высокого давления 4 и 5, расположенными в зоне высокого потенциала вблизи гасительных камер 6 и 7. Стенки трубопровода 8, хотя бы на отдельном отрезке длины, выполнены из изолирующего материала. Трубопроводы 8 и Р замыкают систему, по которой непрерывно движется подогретый сжатый газ, причем для

Предмет изобретения

331584

Составитель В. Яковенко

Текред 3. Тараненко

Редактор Т. Баранова

Корректор Н Шевченко

Заказ 909,36 Изд. № 335 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий нрн Совете Министров СССР

Москва, Я-35, Раулская наб.. д. 4 5

Типографии, пр. Сапунова, 2 ния гексафторида серы в трубопроводе, подведенном к устройства vl для перемещения контактов, этот трубопровод на всей его длине заклало е внутрь шпающего трубопровода, во которому непрерывно движется подогретый газ.
