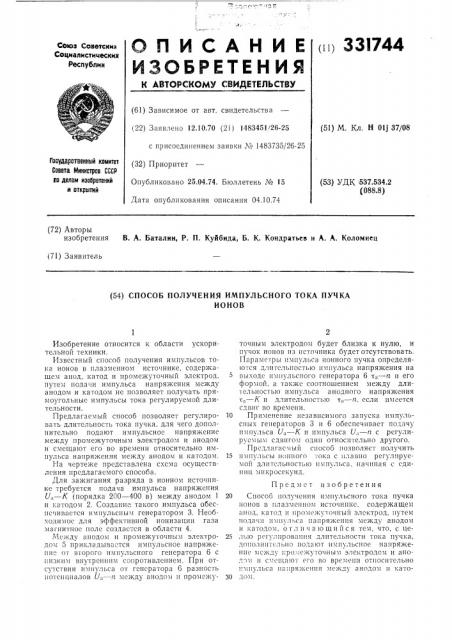

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВтОРСКОМ СВИДЕтЕЛЬСТВМ

„„ЗЗ17а4

СОюз Совет им

Со/NOBNCTH86CICH_#_

Респубпин (61) Зависимое от авт. свидетельства (22) Заявлено 12.10.70 (2! ) 1483451 26-25 (51) М. Кл. Н 01j 37/08 с присоединением заявки ¹ 1483735/26-25

1 ооударствеииый комитет

Совета й1ииистров СССР по делам изоеретеиий и открытий (32) Приоритет

Опубликовано 25,04.74. Бюллетень № 15

Дата опубликования описания 04.10.74 (53) УДК 537.534.2 (088.8) (72) Авторы изобретения В. А. Баталнн, P. П. Куйбида, Б. К. Кондратьев и А. А. Коломиец (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ИМПУЛЬСНОГО ТОКА ПУЧКА

ИОНОВ

Изобретение относится к области ускорительной техники.

Известный способ получения импульсов тока ионов в плазменном источнике, содер>кащем анод, катод и промежуточный электрод, путем подачи импульса напря>кения между анодом и катодом не позволяет получать прямоугольныс импульсы тока регулируемой длительности.

Предлагаемый способ позволяет регулировать длительность тока пучка, для чего дополнительно подают импульсное напряжение между промежуточным электродом и анодом и смещают его во времени относительно импульса напря>кения между анодом и катодом.

Иа чертеже представлена схема осуществления предлагаемого способа.

Для зажигания разряда в ионном источнике требуется подача импульса напряжения

U,,— К (порядка 200 — 400 в) между анодом 1 и катодом 2, Создание. такого импульса обесIIc-Ièâàñòñÿ импульсным генератором 3. Необходимое для эффективной ионизации газа магнитное ноле создается в области 4. . 1.ежду анодом и промежуточным электродом 5 прикладывается импульсное напряжение ат второго импульсного генератора 6 с низким внутренним сопротивлением. При отсутствии импульса от генератора 6 разность

IIo7c»tIItaлов U> и между. анодам и проме>куточным электродом будет близка к нулю, и пучок ионов из источника будет отсутствовать.

Параметры импульса ионного пучка определяются длительностью импульса напряжения на выходс импульсного генератора 6 тт — и н его формой, а также соотношением между дли7сльностью импульса аноднаго напряжения т,,— К и длительностью т;,— ц, если имеется сдвиг во времени.

10 Применение независимого запуска импульсных генераторов 3 и 6 обеспечивает подачу импульса U,,— К и импульса U;,— n с регулируемым сдвигом один относительно другого.

Предлагаемый способ позволяет получить

15 импульсы ионного -.:.ока с плавно регулируемой длигсльностью импульса, начиная с единиц микросекунд.

Предмет изобретения

20 Способ получения импульсного тока пучка ионов в плазменном источнике. содержащем анод, катод и прамежута гнын электрод, путем подачи импульса напряи ения между анодом и катодом, о.гл и ч а ю щи йс я тем, что, с це25 лью рсгулправанпя длительности тока пучка, доналн пс.7ьна подают импульсное напряжение между нро:, сжуточным электродом н анод-лм н с...ещают ега ва времени относительно

1! мну 7Lc t напряжения между анодом It катоЯО joм.

331744
