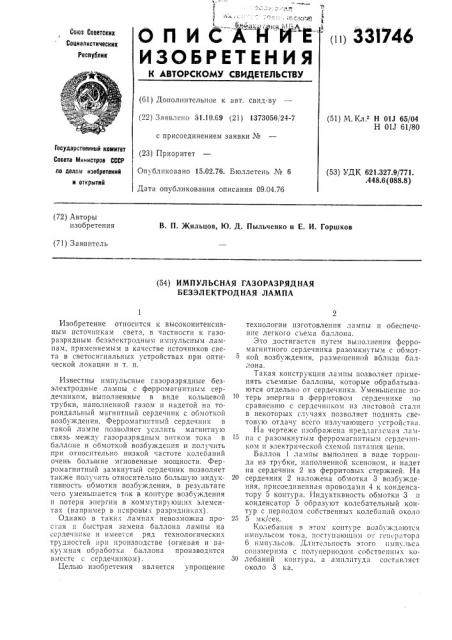

О П И С А К"И- ЕИЗОБРЕТЕНИЯ

lIIi 331746

Со1оз Соеетскик

Соииалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31 10.69 (21) 1373056, 24-7 с присоединением заявки № (23) Приоритет (51) М. Кл Н OIJ 65/04

Н 01J 61/80

Государственный комитет

Совета Министров СССР! Опубликовано 15.02.76. Бюллетень ¹ 6

I Дата опубликования описания 09.04.76 (53) УДК 621.327.9/771..448.6 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

В. П. Жильцов, Ю. Д. Пыльченко и Е. И. Горшков (71) Заявитель (54) ИМПУЛЬСНАЯ ГАЗОРАЗРЯДНАЯ

БЕЗЭЛЕКТРОДНАЯ ЛАМПА

Изобретение относится к высокоинтенсивным источникам света, в частности к газоразрядным безэлектродным импульсным лампам, применяемым в качестве источников света в светосигнальных устройствах при оптической локации и т. п.

Известны импульсные газоразрядные безэлектродные лампы с ферромагнитным сердечником, выполненные в виде кольцевой трубки, наполненной газом и надетой на тороидальный магнитный сердечник с обмоткой возбуждения. Ферромагнитныш сердечник в такой лампе позволяет усилить магнитную связь между газорязрядным витком тока в баллоне и обмоткой возбуждения и получить при относительно низкой .àñòîòå колебаний очень большие мгновенные мощности. Ферромагнитный замкнутый сердечник позволяет также получить относительно большую индуктивность обмотки возбуждения, в результате чего умен1пцается ток в контуре возоуждения и потери энергии в коммутируюц1их элементах (например в искровы разрядниках).

Однако в таких лампах невозможна простая и быстрая замена баллона лампы на сердечнике и имее-, я ряд технологических трудностей при производстве (огневая и вакуумная обработка баллона производится вместе с сердечником) .

Целью изобретения является упрощение технологии изготовления лампы и обеспечение легкого съема баллона.

Зто достигается путем выполнения ферромагнитного сердечника разомкнутым с обмоткой возбуждения, размещенной вблизи баллона.

Такая конструкция лампы позволяет применять съемные баллоны, которые обрабатываются отдельно от сердечника. Уменьшение потерь энерп1и в ферритовом серде1нике по сравнению с сердечником из листовой стали в некоторых случаях позволяет поднять световую отдачу всего излучающего устройства.

На чертеже изображена предлагаемая лампа с разомкнутым ферромагнитным ссрдечннком и электрической схемой питания цепи.

Баллон 1 лампы выполнен в виде торроида из трубки, наполненной ксеноном, и надет на сердечник 2 из ферритовых стержней. На

20 сердечник 2 наложена обмотка 3 возбуждения, присоединенная проводами 4 к конденсатору 5 контура. Индуктивность обмотки 3 и конденсатор 5 образуют колебательный контур с периодом собственных колеб11нпй около

25 5 м к/се к, Колебания в этом контуре возбуждщотс I импульсом тока, Ioc т1 п я IО1ц11м От геllсj7;! Тор;1

6 импульсов. Длительность этого импульса соизмерима с нолупериодом собственных ко30 лебаний контура, а амплитуда составляет около 3 ка.

331746

Формул а изобретения

Составитель М. Лойш

Техред Т. Курилко

Корректор Б. Брахнина

Редактор Е. Кравцова

Заказ 666/4 Изд. ¹ 1099 Тираж 977 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушскап наб., д. 4!5

Типографии, пр. Сапунова, 2

Полезной нагрузкой контура является активное сопротивление плазмы газоразрядного витка, который связан с конту ром трансформаторной связью и в основном определяет характер затухания колебаний в контуре.

Для четкой фиксации момента зажигания разряда в лампе через специально приваренные к колбе ушки 7 на внешние электроды 8 подается поджигающий высокочастотный импульс от блока 9 поджига одновременно с возбуждающим импульсом от генератора 6.

Импульсная газоразрядная безэлектродная лампа, выполненная в виде кольцевой трубки, наполненной газом и надетой на ферромагнитный сердечник с обмоткой, о т л и ч аю ща я с я тем, что, с целью упрощения технологии ее изготовления и обеспечения возможности легкого съема баллона, ферромагнитный сердечник выполнен разомкнутым, а обмотка возбуждения размещена в непосредственной близости от разрядного баллона.
