Реферат



33l903

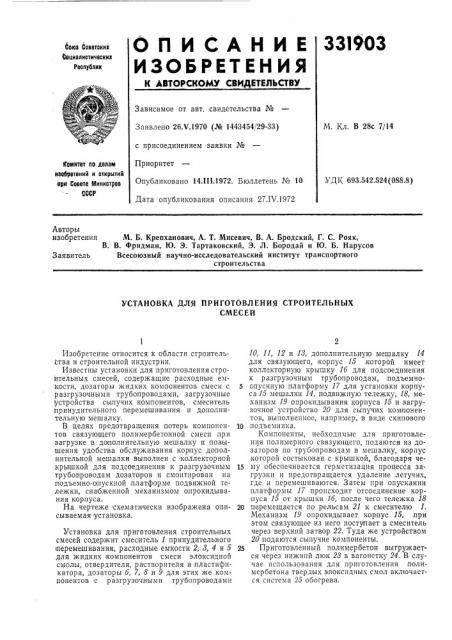

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Ч.1970 (¹ 1443454/29-33) с присоединением заявки №

Приоритет

Опубликовано 14.111.1972. Бюллетень № 10

Дата опубликования описания 27.IV.1972

М. Кл. В 28с 7/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 693.542.524 (088.8) Авторы изобретения

М. Б. Крепханович, А. Т. Мисевич, В. А. Бродский, Г. С. Рояк, В. В. Фридман, Ю. Э. Тартаковский, Э. Л. Бородай и Ю. Б. Нарусов

Всесоюзный научно-исследовательский институт транспортного строительства

Заявитель

УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ

CMECEA

Изооретение относится к области строительства и строительной индустрии.

Известны установки для приготовления строительных смесей, содержащие расходные емкости, дозаторы жидких компонентов смеси с разгрузочными трубопроводами, загрузочные устройства сыпучих компонентов, смеситель принудительного перемешивания и дополнительную мешалку.

В целях предотвращения потерь компонентов связующего полимербетонной смеси при загрузке в дополнительную мешалку и повышения удобства обслуживания корпус дополнительной мешалки выполнен с коллекторной хрьгшкой для подсоединения к разгрузочным трубопроводам дозаторов и смонтирован на подъемно-опускной,платформе подвижной тележки, снабженной механизмом опрокидывания корпуса.

На чертеже схематически изображена описываемая установка.

Установка для приготовления строительных смесей содержит смеситель 1 принудительного перемешивания, расходные емкости 2, 8, 4 и 5 для жидких компонентов смеси элоксидной смолы, отвердителя, растворителя и пластификатора, дозаторы 6, 7, 8 и 9 для этих же компонентов с р азгрузочными трубопроводами

10, 11, 12 и 18, дополнительную мешалку 14 для связующего, корпус 15 которой имеет коллекторную крышку 16 для подсоединения к разгрузочным трубопроводам, подъемно5 спускную платформу 17 для установки корпуса 15 мешалки 14, подвижную тележку, 18, механизм 19 опрокидывания корпуса 15 и загрузочное устройство 20 для сыпучих ком понентов, выполненное, например, в виде скипового

10 подъемника.

Компоненты, небходимые для приготовления полимерного связующего, подаются из дозаторов по трубопроводам в мешалку, корпус которой состьгкован с крышкой, благодаря че15 му обеспечивается герметизация процесса загрузки и предотвращается удаление летучих, где и перемешиваются. Затем при опускании платформы 17 происходит отсоединение корпуса 15 от крышки 16,,после чего тележка 18

20 перемещается по рельсам 21 к смесителю 1.

Механизм 19 опрокидывает корпус 15,,при этом связующее из него поступает в смеситель через верхний затвор 22. Туда же устройством

20 подаются сыпучие компоненты.

25 Приготовленный полимербетон выгружается через нижний люк 28 в вагонетку 24. В случае использования для приготовления .полимербетона твердых эпоксидных смол включается система 25 обогрева.

3319ОЗ

Предмет изобретения

Составитель Б. Коган

Редактор Г. Кузьмина

Корректор Н Коваленко

Техред Л. Богданова

Заказ 1010/18 Изд. № 344 Тираж 448 Нодписное, Ц1-1ИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Установка для приготовления строительных смесей, содержащая расходные емкости, дозаторы жидких компонентов смеси с разгрузочными трубопроводами, загрузочные устройства сыпучих компонентов, смеситель принудительного перемешивания и дополнительную мешалку, отличающаяся тем, что, с целью предотвращения потерь компонентов связующего полимербетонной смеси при загрузке и дополнительную мешалку и повышения удобства обслуживания, корпус дополнительной мешалки вы полнен с коллекторной крышкой

5 для подсоединения к разгрузочным трубопроводам дозаторов и смонтирован на подъемноопускной ллатформе подвижной тележки, снабженной механизмом опрокидывания корпуса, 10
