Устройство для крепления груза
Иллюстрации
Реферат

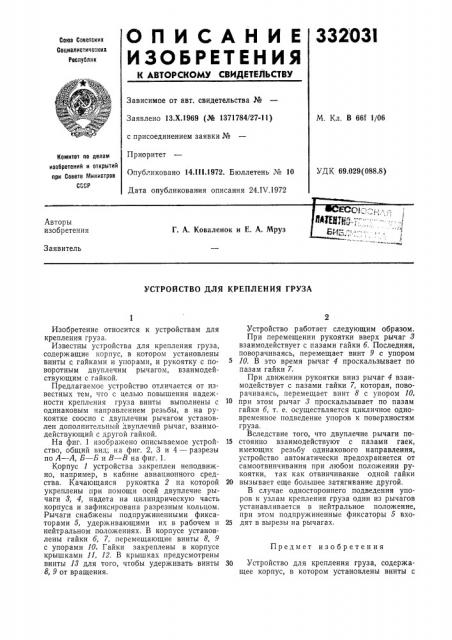

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
332 03I
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13.Х.1969 (М 1371784/27-11) с присоединением заявки №
Приоритет
Опубликовано 14ЛII.1972. Бюллетень № 10
Дата опубликования описания 24.IV.1972
М, Кл. В 66f 1!06
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 69.029(088.8) ЕС 1.:-:.- „ЯЩЦ 1 т
Авторы изобретения
Г. А. Коваленок и Е. А. Мруз
Заявитель
УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГРУЗА
Изобретение относится к устройствам для крепления груза.
Известны устройства для крепления груза, содержащие корпус, в котором установлены винты с гайками и упорами, и рукоятку с поворотным двуплечим рычагом, взаимодействующим с гайкой.
Предлагаемое устройство отличается от известных тем, что с целью повышения надежности крепления груза винты выполнены с одинаковым направлением резьбы, а на рукоятке соосно с двуплечим рычагом установлен дополнительный двуплечий рычаг, взаимодействующий с другой гайкой.
На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2, 3 и 4 — разрезы по А — А, Б — Б и  — В на фиг. 1.
Корпус 1 устройства закреплен неподвижно, например, в кабине авиационного средства. Качающаяся рукоятка 2 на которой укреплены при помощи осей двуплечие рычаги 8, 4, надета на цилиндрическую часть корпуса и зафиксирована разрезным кольцом.
Рычаги снабжены подпружиненными фиксаторами 5, удерживающими их в рабочем и нейтральном положениях. В корпусе установлены гайки б, 7, перемещающие винты 8, 9 с упорами 10. Гайки закреплены в корпусе крышками 11, 12. В крышках предусмотрены винты 18 для того, чтобы удерживать винты
8, 9 от вращения.
Устройство р аботает следующим образом.
При перемещении рукоятки вверх рычаг 8 взаимодействует с пазами гайки б. Последняя, поворачиваясь, перемещает винт 9 с упором
5 10. В это время рычаг 4 проскальзывает по пазам гайки 7.
При движении рукоятки вниз рычаг 4 взаимодействует с пазами гайки 7, которая, поворачиваясь, перемещает винт 8 с упором 10, 10 при этом рычаг 8 проскальзывает по пазам гайки б, т. е. осуществляется цикличное одновременное подведение упоров к поверхностям груза.
Вследствие того, что двуплечие рычаги по15 стоянно взаимодействуют с пазами гаек, имеющих резьбу одинакового направления, устройство автоматически предохраняется от самоотвинчивания при любом положении рукоятки, так как отвинчивание одной гайки
20 вызывает еще большее затягивание другой.
В случае одностороннего подведения упоров к узлам крепления груза один из рычагов устанавливается в нейтральное положение, при этом подпружиненные фиксаторы 5 вхо25 дят в вырезы на рычагах.
Предмет изобретения
30 Устройство для крепления груза, содержащее корпус, в котором установлены винты с
332031
Фиг./
А-А
Фиг 2
Составитель В. Гаврилов
Техред Л. Богданова
Корректор Л. Орлова
Редактор В. Борисова
Заказ 1003/18 Изд. № 374 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, .Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 гайками и упорами, и рукоятку с поворотным двуплечим рычагом, взаимодействующим с гайкой, отличающееся тем, что, с целью повышения надежности крепления груза, винты выполнены с одинаковым направлением резьбы, а на рукоятке соосно с двуплечим рычагом установлен дополнительный двуплечий рычаг, взаимодействующий с другой гайкой.
