Реферат

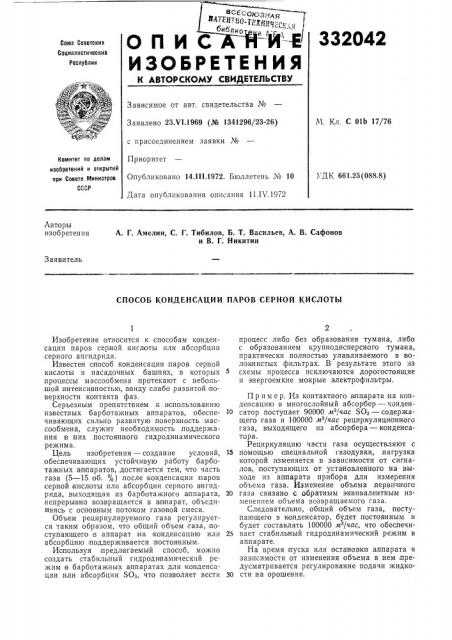

ЗЗ2О42

О п и c km

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 23.VI.1969 (№ 1341296/23-26) с присоединением заявки №

Приоритет

Опубликовано 14.111.1972. Бюллетень № 10

Дата опубликования описания 11 IV.1972

М. Кл. С Olb 17/76

Комитет по делам изобретений и открытий при Совете Министров

СС Р

УДК 661.25(088.8) Авторы изобретения

А. Г. Амелин, С. Г. Тибилов, Б. Т. Васильев, А. В. Сафонов и В. Г. Никитин

Заявитель

СПОСОБ КОНДЕНСАЦИИ ПАРОВ СЕРНОЙ КИСЛОТЫ

Изобретение относится к способам конденсации паров серной кислоты или абсорбции серного ангидрида.

Известен с пособ конденсации паров серной кислоты в насадочных башнях, в которых .процессы массообмена протекают с небольшой интенсивностью, в виду слабо развитой поверхности контакта фаз.

Серьезным препятствием .к использованию известных барботажных аппаратов, обеспечивающих сильно развитую .поверхность массообмена, служит необходимость,поддержания в них постоянного гидродинамического режима.

Цель изобретения — создание условий, обеспечивающих устойчивую работу барботажных а и паратов, достигается тем, что часть газа (5 — 15 об. %) .после конденсации наров серной кислоты или абсорбции серного ангидрида, выходящая из барботажного аппарата, непрерьсвно возвращается в ап парат, объединяясь с основным потоком газовой смеси.

Объем рециркулируемого газа регулируется таким образом, что общий объем газа, поступающего в аппарат на конденсацию или абсорбцию поддерживается лостоянным.

Используя .предлагаемый способ, можно создать стабильный гидродинамический режим в барботажных аппаратах для конденсации или абсорбции $0з, что позволяет вести процесс либо без образования тумана, либо с образованием крупнодисперсного тумана, практически полностью улавливаемого в волокнистых фильтрах. В результате этого из

5 схемы процесса исключаются дорогостоящие и энергоемкие мокрые электрофильтры.

Пример. Из контактного астпарата на конденсацию в многослойный абсорбер — конден10 сатор поступает 90000 м /час $0з — содержащего газа и 100000 мЦчас рециркуляционного газа, выходящего из абсорбера — конденсатораа.

Рециркуляцию части газа осуществляют с

15 помощью специальной тазодувки, нагрузка которой изменяется в зависимости от сигналов, поступающих от установленного на выходе из ап парата прибора для измерения объема газа. Изменение объема первичного

20 газа связано с обратным эквивалентным изменением объема возвращаемого газа.

Следовательно, общий объем газа, поступающего в конденсатор, будет .постоянным и будет составлять 100000 мЦчас, что обеспечи25 вает стабильный гидродинамический режим в аппарате.

На время пуска или остановки аппарата в зависимости от изменения объема в нем предусматривается регулирование подачи жидко30 сти на орошение.

3320423

Предмет изобретения

Составитель Л. Темирова

Теиред Е. Борисова Корректор Е. Михеева

Редактор Е. Левина

Заказ 926/12 Изд. № 409 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-ЗБ, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ конденсации .паров серной,кислоты путем контактирования серной кислотой, отли4 чаюи4ийся тем, что, с целью стабилизации гидродинамического,режима в барботажных аппаратах, осуществляют;рециркуляцию газа в количестве 5 — 15 об. /о.
