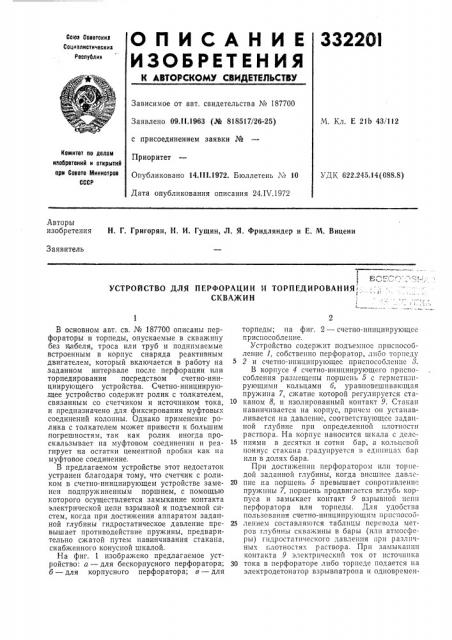

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3322О) C6I63 Советоииа

Сопиалиоти lBcKH1

Реопублин

Зависимое от авт. свидетельства ¹ 187700

Заявлено 09.!!.1963 (J6 818517/26-25) с присоединением заявки №

Приоритет

Опубликовано 14Л!!.1972. Бюллетень № 10

Дата опубликования описания 24.IV.1972

М. Кл. Е 21Ь 43/112

Комитет по делам иеобретеиий и OTKpblTHA при Совете Миииотров

СССР

УДК 622.245.14(088.8) Авторы изобретения Н. Г. Григорян, Н. И. Гущин, Л. Я. Фридляндер и E. М. Вицени

Заявитель

1:, .У l„

УСТРОЙСТВО ДЛЯ ПЕРФОРАЦИИ И ТОРПЕДИРОВАНИЯ:

СКВАЖИН с

В основном авт. св. № 187700 описаны перфораторы и торпеды, опускаемые в скважину без кабеля, троса или труб и поднимаемые встроенным в корпус снаряда реактивным двигателем, который включается в работу на заданном интервале после перфорации или торпедирования посредством счетно-инициирующего устройства. Счетно-инициирую.щее устройство содержит ролик с толкателем, связанным со счетчиком и источником тока, и предназначено для фиксирования муфтовых соединений колонны. Однако применение ролика с толкателем может привести к большим погрешностям, так как ролик иногда проскальзывает на муфтовом соединении и реагирует на остатки цементной пробки как а муфтовое соединение.

В предлагаемом устройстве этот недостаток устранен благодаря тому, что счетчик с роликом в счетно-инициирующем устройстве заменен подпружиненным поршнем, с помощью которого осуществляется замыкание контакта электрической цепи взрывной и подъемной систем, когда при достижении аппаратом заданной глубины гидростатическое давление превышает противодействие пружины, предварительно сжатой путем навинчивания стакана, снабженного конусной шкалой.

На фиг. 1 изображено предлагаемое устройство: а — для бескорпусного перфоратора; б — для корпусного перфоратора; в — для торпеды; на фиг. 2 — счетно-шпщиирующее приспособление.

Устройство содержит подъемное приспособление 1, собственно перфоратор, либо торпеду

5 2 и счетно-иниципрующес приспособление 8.

В корпусе 4 счетно-инициирующего приспособления размещены поршень 5 с герметпзирующими кольцами 6, уравновешпва|ощая пружина 7, сжатие которой регулируется стаN каном 8, и изолированный контакт 9. Стакан навинчивается на корпус, причем он устанавливается на давление, соответствующее заданной глубине при определенной плотности раствора. На корпус наносится шкала с деле15 пнями в десятки и сотни бар, а кольцевой нониус стакана градупруется в единицами бар пли в долями бара.

При достижении перфоратором плп торпедой заданной глубины, когда внсшн давлс20 пие на поршень 5 превышает сопротивление пружины 7, поршень продвигается вглубь корпуса и замыкает контакт 9 взрывной цепи перфоратора или торпеды. Для удобства пользования счетно-инициирующпм прпспособ25 лением составляются таблицы персвода метров глубины скважины в бары (илп атмосферы) гпдростатического давления при разлпчHbIx глотностяк раствора. Прп замыкании контакта 9 электрический ток от источника

30 тока в перфораторе либо торпеде подается на электродетонатор взрывпатропа и одновремен332201 но на электровоспламенитель замедленного действия, от которого воспламеняется заряд медленногорящего топлива реактивного двигателя.

Аппарат после прострела выносится к устью, где попадает в ловушку.

Предмет изобретения

Устройство для перфорации и торпедирования скважин по авт. св. № 1877ОО, отличаюи ееся тем, что, с целью обеспечения перфорации или торпедирования заданного интервала, в счетно-инициирующем приспособлении переключатель выполнен в виде подпружиненного поршня, замыкающего цепь взрывной и подъемной систем при достижении заданной глубины, когда внешнее гидростатическое давление превысит противодействие пружины, предварительно сжатой путем навинчивания

10 стакана, снабженного нониусной шкалой.
