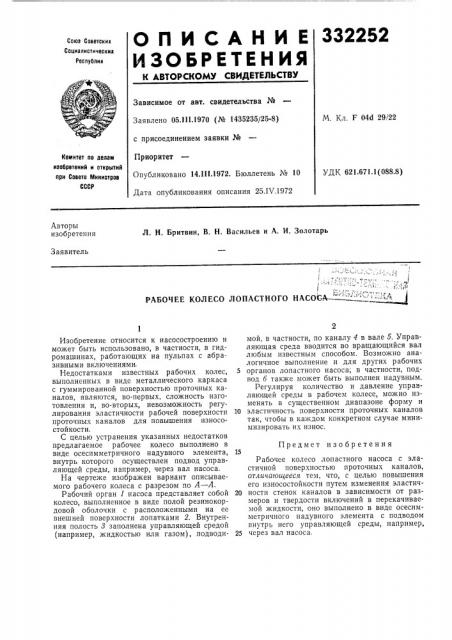

О П И С А Н И Е 332252
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05.III.1970 (У 1435235/25-8) с присоединением заявки №
Приоритет
Опубликовано 14.lll.1972. Бюллетень № 10
Дата опубликования описания 25.IV.1972
М. Кл. F 04d 29/22
Комитет по делам иаооретеиий и открытий при Совете Министров
СССР
УДК 621.671.1(088.8) Авторы изобретения
Л. Н. Бритвин, В. Н. Васильев и А. И. Золотарь
Заявитель
РАБОЧЕЕ КОЛЕСО ЛОПАСТНОГО НАСОС " "- - - =- ::- .А
Предмет изобретения
Изобретение относится к насосостроению и может быть использовано, в частности, в гидромашинах, работающих на пульпах с абразивными включениями.
Недостатками известных рабочих колес, выполненных в виде металлического каркаса с гуммированной поверхностью проточных каналов, являются, во-первых, сложность изготовления и, во-вторых, невозможность регулирования эластичности рабочей поверхности проточных каналов для повышения износостойкости.
С целью устранения указанных недостатков предлагаемое рабочее колесо выполнено в виде осесимметричного надувного элемента, внутрь которого осуществлен подвод управляющей среды, например, через вал насоса.
На чертеже изображен вариант описываемого рабочего колеса с разрезом по А — А.
Рабочий орган 1 насоса представляет собой колесо, выполненное в виде полой резинокордовой оболочки с расположенными на ее внешней поверхности лопатками 2. Внутренняя полость 8 заполнена управляющей средой (например, жидкостью или газом), подводимой, в частности, по каналу 4 в вале 5. Управляющая среда вводится во вращающийся вал любым известным способом. Возможно аналогичное выполнение и для других рабочих
5 органов лопастного насоса; в частности, подвод б также может быть выполнен надувным.
Регулируя количество и давление управляющей среды в рабочем колесе, можно изменять в существенном диапазоне форму и
10 эластичность поверхности проточных каналов так, чтобы в каждом конкретном случае минимизировать их износ.
Рабочее колесо лопастного насоса с эластичной поверхностью проточных каналов, отличающееся тем, что, с целью повышения
его износостойкости путем изменения эластич20 ности стенок каналов в зависимости от размеров и твердости включений в перекачиваемой жидкости, оно выполнено в виде осесимметричного надувного элемента с подводом внутрь него управляющей среды, например, 25 через вал насоса.
332252
