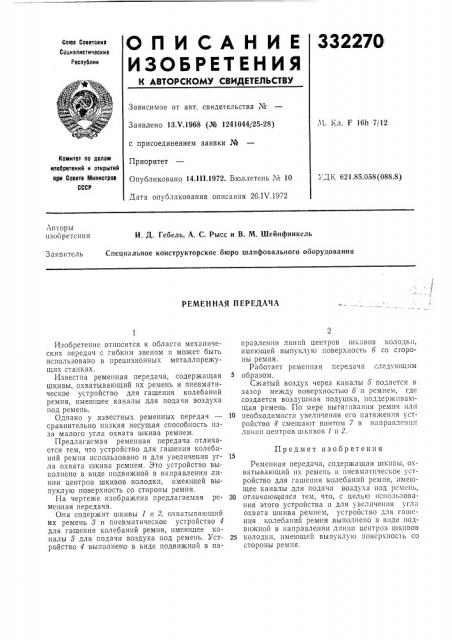

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистическиз

Республик

Зависимое от авт. свидетельства №,Ч. Кл. F 16h 7/12

Заявлено 13Х.1968 (М 1241044/25-28) с присоединением заявки №

Приоритет

Опубликовано 14.111,1972. Бюллетень ¹ 10

Дата опубликования описания 2б.IV.1972

Комите по делам изобретений и открытий при Совете Министров

СССР ÄК 621.85.058(088.8) Anторы изобретения

И. Д. Гебель, А. С. Рысс и В. М. Шейнфинкель

Заявитель Специальное конструкторское бюро шлифовального ооорудования

РЕМЕННАЯ ПЕРЕДАЧА

Предмет изобретения

Изобретение относится к области механических передач с гибким звеном и может быть использовано в прецизионных металлорежущих станках.

Известна ременная передача, содержащая шкивы, охватывающий их ремень и пневматическое устройство для гашения колебаний ремня, имеющее каналы для подачи воздуха под ремень.

Однако у известных ременных передач сравнительно низкая несущая способность изза малого угла охвата шкива ремнем.

Предлагаемая ременная передача отличается тем, что устройство для гашения колебаний ремня использовано и для увеличения угла охвата шкива ремнем. Это устройство выполнено в виде подвижной в направлении линии центров шкивов колодки, имеющей выпуклую поверхность со стороны ремня.

На чертеже изображена предлагаемая ременная передача.

Она содержит шкивы 1 и 2, охватыва|ощий их ремень 3 и пневматическое устройство 4 для гашения колебаний ремня, имеющее каналы 5 для подачи воздуха под ремень. Устройство 4 выполнено в виде подвижной в направлении линий центров шкивов колодки, имеющей выпуклую поверхность б со стороны ремня.

Работает ременная передача следующим

5 образом.

Сжатый воздух через каналы 5 подается в зазор между поверхностью б и ремнем, где создается воздушная подушка, поддерживающая ремень. По мере вытягивания ремня или

10 необходимости увеличения его натяжения устройство 4 смещают винтом 7 в направлении линии центров шкивов 1 и 2.

Ременная передача, содержащая шкивы, охватывающий их ремень и пневматическое устройство для гашения колебаний ремня, имеющее каналы для подачи воздуха под ремень, 20 отличающаяся тем, что, с целью использования этого устройства и для увеличения угла охвата шкива ремнем, устроиство для гашения колебаний ремня выполнено в виде подвижной в направлении линии центров шкивов

25 колодки, имеющей выпуклую поверхност ь со стороны ремня.
