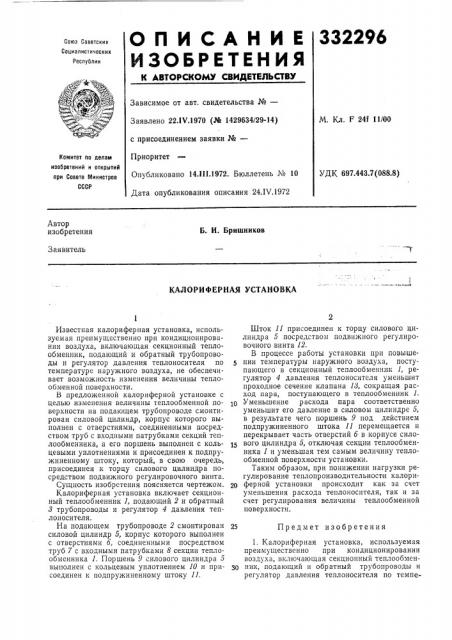

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 22 1У.1970 (K 1429634/29-14) М. Кл. F 241 1100 с присоединением заявки №вЂ”

Приоритет

Опубликовано 14111.1972. Бюллетень № 10

Дата опубликования описания 24.IV.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 697.443.7(088.8) Автор изобретения

Б. И. Бришников

Заявитель

КАЛОРИФЕРНАЯ УСТАНОВКА

Известная калориферная установка, используемая преимущественно при кондиционировании воздуха, включающая секционный теплообменник, подающий и обратный трубопроводы и регулятор давления теплоносителя по температуре наружного воздуха, не обеспечивает возможность изменения величины теплообменной поверхности.

В предложенной калориферной установке с целью изменения величины теплообменной поверхности на подающем трубопроводе смонтирован силовой цилиндр, корпус которого выполнен с отверстиями, соединенными посредством труб с входными патрубками секций теплообменника, а его поршень выполнен с кольцевыми уплотнениями и присоединен к подпружиненному штоку, который, в свою очередь, присоединен к торцу силового цилиндра посредством подвижного регулировочного винта.

Сущность изобретения поясняется чертежом.

Калориферная установка включает секционный теплообменник 1, подающий 2 и обратный

8 трубопроводы и регулятор 4 давления теплоносителя.

На подающем трубопроводе 2 смонтирован силовой цилиндр 5, корпус которого выполнен с отверстиями б, соединенными посредством труб 7 с входными патрубками 8 секции теплообменника 1, Поршень 9 силового цилиндра 5 выполнен с кольцевым уплотнением 10 и присоединен к подпружиненному штоку 11.

Шток 11 присоединен к торцу силового цилиндра 5 посредством подвижного регулировочного винта 12.

В процессе работы установки при повышении температуры наружного воздуха, поступающего в секционный теплообменник 1, регулятор 4 давления теплоносителя уменьшит проходное сечение клапана И, сокращая расход пара, поступающего в теплообменник 1.

Уменьшение расхода пара соответственно уменьшит его давление в силовом цилиндре 5, в результате чего поршень 9 под действием подпружиненного штока 11 перемещается и перекрывает часть отверстий б в корпусе силового цилиндра 5, отключая секции теплообменника 1 и уменьшая тем самым величину теплообменной поверхности установки.

Таким образом, при понижении нагрузки регулирование теплопроизводительностн калориферной установки происходит как за счет уменьшения расхода теплоносителя, так и за счет регулирования величины теплообменной поверхности.

25 Предмет изобретения

1. Калориферная установка, используемая преимущественно при кондиционировании воздуха, включающая секционный теплообмен3О ник, подающий и обратный трубопроводы и регулятор давления теплоносителя по темпе3,32296

9 10 11

Составитель Б. Спивак

Редактор И. Квачадзе Техред А. Камышникова Корректоры: Е. Давыдкина и А. Николаева

Заказ 1008/15 Изд. № 369 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ратуре наружного воздуха, отличающаяся тем, что, с целью возможности изменения величины теплообменной поверхности, на подающем трубопроводе калориферной установки смонтирован силовой цилиндр, корпус которого выполнен с отверстиями, соединенными посредством труб с входными патрубками секций теплообменника, а его поршень выполнен с кольцеBbIMH уплотнен IHMH II присоединен к подпружиненному штоку.

2. Калориферная установка по и. 1, отличаюи1аяся тем, что шток присоединен к торцу силового цилиндра посредством подвижного регулировочного винта.
