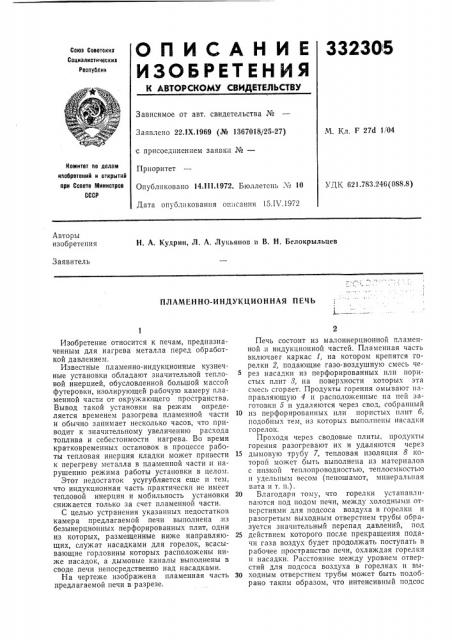

О П И С А Н И Е 33230 5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1Х.1969 (№ 1367018f25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 14.111.1972. Бюллетень Х 10

Дата опубликования описания 15.IV.1972

M. Кл. F 27d 1/04

Номитет по делам иеобретений и открытий при Совете Министров

СССР

УДК 621.783.246(088.8) Авторы изобретения

Н. А. Кудрин, Л, A. Лукьянов и В. H. Белокрыльцев

Заявитель

ПЛАМЕН HO-И НДУКЦИОН НАЯ П ЕЧ Ъ

Изобретение относится к печам, предназначенным для нагрева металла перед обработкой давлением.

Известные пламенно-индукционные кузнечные установки обладают значительной тепловой инерцией, обусловленной большой массой футеровки, изолирующей рабочую камеру пламенной части от окружающего пространства.

Вывод такой установки на режим определяется временем разогрева пламенной части и обычно занимает несколько часов, что приводит к значительному увеличению расхода топлива и себестоимости нагрева. Во время кратковременных остановок в процессе работы тепловая инерция кладки может привести к перегреву металла в пламенной части |и нарушению режима работы установки в целом.

Этот недостаток усугубляется еще и тем, что индукционная часть практически не имеет тепловой инерции и мобильность установки снижается только за счет пламенной части.

С целью устранения указанных недостатков камера предлагаемой печи выполнена,из безынерционных перфорированных плит, одни из которых, размещенные ниже направляющих, служат насадками для горелок, всасывающие горловины которых расположены ниже насадок, а дымовые каналы выполнены в своде печи непосредственно над насадками.

На чертеже изображена пламенная часть предлагаемой печи в разрезе.

Печь состоит из малоинерционной пламенной,и индукционной частей. Пламенная часть включаег каркас 1, на котором крепятся горелки 2, подающие газо-воздушную смесь через насадки из перфорированных пли пористык плит 8, на поверхности которых эта смесь сгорает. Продукты горения омывают направляющую 4 и расположенные па пей заготовки 5 и удаляются через свод, собранный

10 из перфорированных пли пористых плит 6, подобных тем, из которых выполнены насадки горелок.

Проходя через сводовые плиты, продукты горения разогревают их и удаляются через

15 дымовую трубу 7, тепловая изоляция 8 которой может быть выполнена пз материалов с низкой теплопроводностью, теплосмкостью и удельным весом (пеношамот, минеральная вата и т. и.).

20 Благодаря тому, что горелки устанавливаются под подом печи, между холодными отверстиями для подсоса воздуха в горелки и разогретым выходным отверстием трубы образуется значительный перепад давлений, под

25 действием которого после прекращения подачи газа воздух будет продолжать поступать в рабочее пространство печи, охлаждая ropeëêë и насадки. Расстояние между уровнем отверстий для подсоса воздуха в горелках и вы30 ходным отверстием трубы может быть подобрано таким образом, что интенсивный подсос

332305

Предмет изобретен и я

Составитель В. Сафонов

Редактор E. Братчикова Техред А. Камышникова Корректор Т. Китаева

Заказ 942/5 Изд. № 384 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, М(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 воздуха после отключения подачи топлива не позволит температуре насадков подняться выше определенного критического значения.

Пламенно-индукционная печь, содержагцая камеру, снабженную газовыми инжекционными горелками, направляющими для заготовок и дымовыми каналами, а также индуктор, расположенный на выходе камеры, отличаюи аяся тем, что, с целью повышения коэффициента полезного действия печи, камера выполнена из безынерционных перфорированных плит, одни из которых, размещенные ниже направляющих, служат насадками для горелок, всасывающие горловины которых расположены ниже насадок, а дымовые каналы выполнены в своде печи непосредственно над насад10 ками.
