Реферат

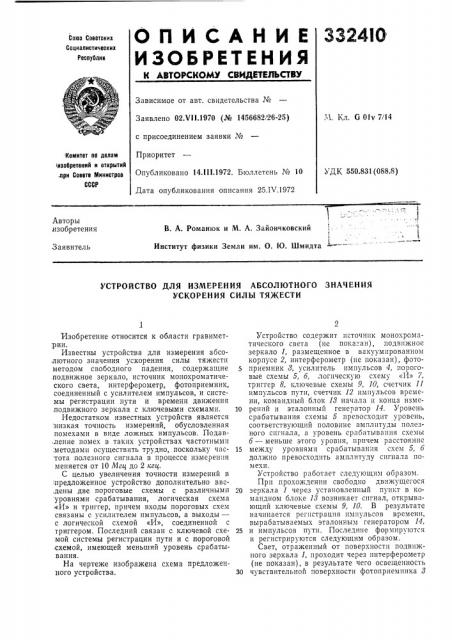

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3324lO

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.VI1.1970 (Эй 1456682/26-25) с присоединением заявки №

Приоритет

Опубликовано 14.1II.1972. Бюллетень № 10

Дата опубликования описания 25.IV.1972

М. Кл. G 01v 7/14

Комитет па делам изобретеииЯ и открытиЯ при Совете Министров

СССР

УДК 550.831(088.8) Авторы изобретения

В. А. Романюк и М. А. Зайончковский t

Институт физики Земли им. О. Ю. Шмидта

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АБСОЛЮТНОГО ЗНАЧЕНИЯ

УСКОРЕНИЯ СИЛЫ ТЯЖЕСТИ

Изобретение относится к области гравиметрии.

Известны устройства для измерения аосолютного значения ускорения силы тяжести методом свободного падения, содержащие подвижное зеркало, источник монохроматического света, интерферометр, фотоприемник, соединенный с усилителем импульсов, и системы регистрации пути и времени движения подвижного зеркала .с ключевыми схемами.

Недостатком известных устройств является низкая точность измерений, обусловленная помехами в виде ложных импульсов. Подавление помех в таких устройствах частотнымп

:методамп осуществить трудно, поскольку час тота полезного сигнала в процессе измерения меняется от 10 Л4гц до 2 кгпв.

С целью увеличения точности измерений в

::предложенное устройство дополнительно вве,дены две пороговые схемы с различными уровнями срабатывания, логическая схема

«И» и триггер, причем входы пороговых схем связаны с усилителем импульсов, а выходы— с логической схемой «И», соединенной с триггером. Последний связан с ключевой схемой системы регистрации пути и с пороговой схемой, имеющей меньший уровень срабатывания.

На чертеже изображена схема предложенного устройства.

Устройство содержит источник монохроматического света (не показан), подвижное зеркало 1, размещенное в вакуумпрованном корпусе 2, пнтерфероътетр (не показан), фотоприемник 8, усилитель импульсов 4, пороговые схемы 5, б, логическую схему «II» 7, триггер 8, ключевые схемы 9, 10, счетчик II импульсов пути, счетчик 12 импульсов времени, командный блок И начала и конца изме10 рений и эталонный генератор 14. Уровень срабатывания схемы 5 превосходит уровень, соответствующий половине амплитуды полезного сигнала, а уровень срабатывания схемы б — меньше этого уровня, причем расстояние

15 между уровнями срабатывания схем 5, б должно превосходить амплитуду сигнала помехи.

Устройство работает следующим образом.

Прп прохождении свободно движущегося

20 зеркала 1 через установленный пункт в командном блоке 18 возникает сигнал, открывающий ключевые схемы 9, 10. В результате начинается регистрация импульсов времени, вырабатываемых эталонным генератором 14, 25 и импульсов пути. Последние формируются и регистрируются следующим образом.

Свет, отраженный от поверхности подвижного зеркала 1, проходит через пнтерферометр (не показан), в результате чего освещенность

30 чувствительной поверхности фотоприемника 3

332410

Предмет изобретен ия

Составитель Ю. Евдокимов

Техред Л. Богданова

Корректор E. Усова

Редактор Т. Орловская

Заказ I013jll Изд. Ко 362 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 меняется. На выходе фотоприемника появляются электрические сигналы, которые после усиления усилителем 4 подаются на пороговые схемы 5, б. При срабатывании обеих пороговых схем схема «И» 7 выдает команду, которая опрокидывает триггер 8. На выходе триггера 8 появляется импульс, который через ключевую схему 9 попадает в счетчик 11 импульсов пути, После того как уровень сигнала на входе пороговых схем 5, б станет ниже уровня срабатывания пороговой схемы б, триггер переходит в исходное состояние, и система регистрации пути готова к приему нового импульса.

После прохождения подвижным зеркалом 1 установленного пути с командного блока 18 подается сигнал, закрывающий ключевые схемы 9, 10.

Результаты наблюдений обрабатывают известным способом.

Устройство для измерения абсолютного значения ускорения силы тяжести методом свободного падения, содержащее подвижное зеркало, источник монохроматического света, интерферомстр, фотоприемник, соединенный с усилителем импульсов, и системы регистрации пути и времени движения подвижного зерка10 ла с ключевыми схемами, отличающееся тем, что, с целью увеличения точности измерений, в нем дополнительно установлены две пороговые схемы с различными уровнями срабатывания, логическая схема «И» и триггер, при15 чем входы пороговых схем связаны с усилителем импульсов, а выходы — с логической схемой «И», соединенной с триггером, связанным с ключевой схемой системы регистрации пути и с пороговой схемой, имеющей меньший

20 уровень срабатывания.
