332496

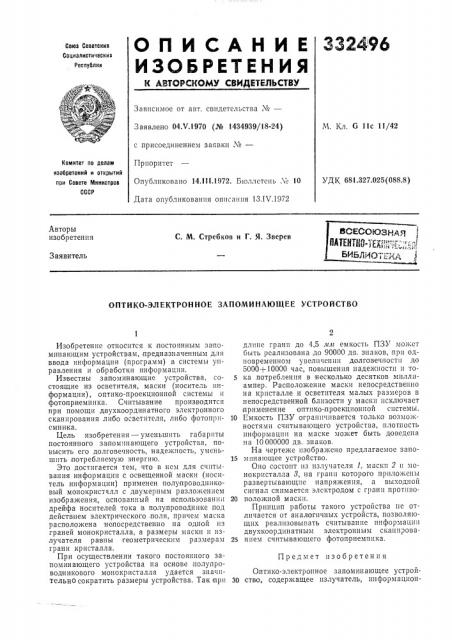

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

Заявлено 04.%1970 (№ 1434939/18-24) с присоединением заявки ¹â€”

Приоритет

Опубликовано 14 111.1972. Бюллетень X 10

Дата опубликования описания 13.1%1972

t4!. Кл. G 11с 11/42

Комитет по делам ивобретеиий и открытий при Совете Миииотрав

СССР

УДК 681.327.025(088.8) Авторы изобретения

С. М. Стребков и Г. Я. Зверев

Заявитель

ОПТИКО-ЭЛЕКТРОННОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к постоянным запоминающим устройствам, предназначенным для ввода информации (программ) в системы управления и обработки информации.

Из вестны запоминающие устройства, состоящие из осветителя, маски (носитель информации), оптико-проекционной системы и фотоприемника. Считывание производится при помощи,двухкоординатного электронного сканирования либо осветителя, либо фотоприемникаа.

Цель изобретения — уменьшить габариты постоянного запоминающего устройства, повысить его долговечность, надежность, уменьшить потребляемую энергию.

Это достигается тем, что в нем для считывания информации с освещенной маски (носитель информации) применен полупроводниковый монокристалл с двумерным разложением изображения, основанный на использовании дрейфа носителей тока в полупроводнике под действием электрического, поля, причем маска расположена непосредственно на одной из граней монокристалла, а размеры маски и излучателя равны геометрическим размерам грани .кристалла.

При осуществлении такого постоянного запоминающего устройства на основе полупроводникового монокристалла удается значительно сократить размеры устройства. Так прп длине грани до 4,5 пл емкость ПЗУ может быть реализована до 90000 дв. знаков, при одновременном увеличении долговечности до

5000+10000 час, повышения надежности ti то5 ка потребления в несколько десятков миллиампер. Расположение маски непосредственно на кристалле и осветителя малых размеров в непосредственной близости у маски исключаст применение оптико-проекционной системы.

10 Емкость ПЗУ ограничивается только возможностями считывающего устройства, плотность информации на маске может быть доведена на 10000000 дв. знаков.

На чертеже изображено предлагаемое запо15 минающее устройство.

Оно состоит из излучателя т, маски 2 и»онокристалла 8, на грани которого приложены развертывающие напряжения, а выходной сигнал снимается электродом с грани противо20 положной маски.

Принцип работы такого устройства пе отличается от аналогичных устройств, позволяющих реализовывать считывание информации двухкоординатным электронным скапирова25 нием считывающего фотоприемника.

Оптико-электронное запоминающее устрой30 ство, содержащее излучатель, информацион332496

Составитель И. Горелова

Техред Т. Ускова

Корректор Л. Орлова

Редактор В. Фельдман

Заказ 934/3 Изд. лй 377 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 ную маску и фотоприемник, отличающееся тем, что, с целью уменьшения габаритов и,повышения надежности, в нем фотоприемник выполнен на полупроводниковом монокристалле с двумерной системой сканирования дрейфующих носителей тока, на одной из граней которого расположена информационная маска.
