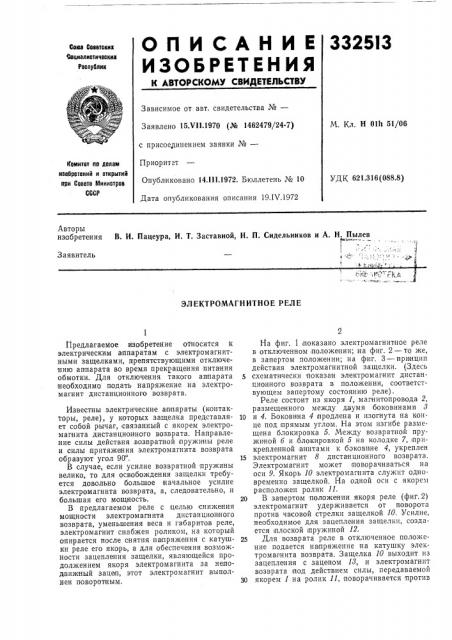

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3325I3

Сова Советскик

Социалистическим

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.Ч!1.1970 (№ 1462479/24-7} с присоединением заявки №вЂ”

Приоритет

Опубликовано 14 111.1972. Бюллетень № 10

Дата опубликования описания 19.IV.1972

М. Кл. Н 0111 51/06

Комитет по делам изобретений и открытий ори Совете Мииистров

СССР

УДК 621 316(088.8) Авторы изобретения

В. И. Пацеура, И. T. Заставной, H. П. Сидельников и А. Н. Пылев

Заявитель

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ

Предлагаемое изобретение относится электрическим а ппаратам с электромагнитными защелками, препятствующими отключению аппарата во время прекращения питания обмотки. Для отключения такого аппарата необходимо подать напряжение на электромагнит дистанционного возврата.

Йзвестны электрические аппараты (контактбры, реле), у которых защелка представляет собой рычаг, связанный с якорем электромагнита дистанцио|нного возврата. Направление силы действия, возвратной пружины реле и силы притяжения электромагнита возврата образуют угол 90 .

В случае, если усилие возвратной пружины велико, то для освобождения защелки требуется довольно большое начальное усилие электромагнита возврата, а, следовательно, и большая его мощность.

В предлагаемом реле с целью снижения мощности электромагнита дистанционного возврата, уменьшения веса и габаритов реле, электромагнит снабжен роликом, на который опирается после снятия на пряжения с кату шки реле его якорь, а для обеспечения возможности зацепления защелки, являющейся продолжением якоря электромагнита за неподвижный зацеп, этот электромагнит выполнен поворотным.

На фиг. i показано электромагнитное реле в отключенном положении; на фиг. 2 — то же, в запертом положении; на фиг. 3 — при нцип действия электромагнитной защелки, (Здесь

5 схематически показан электромагнит дистанционного возврата в положении, соответствующем запертому состоянию реле).

Реле состоит из якоря 1, магнитопровода 2, размещенного между двумя боковинами 8

1О и 4. Боковина 4 продлена и изогнута на конце под прямым углом. На этом изгибе размещена блокировка 5. Между возвратной пружиной б и блокировкой 5 на колодке 7, прикрепленной винтами к боковине 4, укреплен

15 электромагнит 8 дистанционного возврата.

Электромагнит может наворачиваться на оси 9. Якорь 10 электромагнита служит одновременно защелкой. На одной оси с якорем расположен ролик 11.

20 В запертом положении якоря реле (фиг.2) электромагнит удерживается от поворота против ча совой стрелки защелкой 10. Усилие, необходимое для зацепления защелки, создается плоской пружиной 12.

25 Для возврата реле в отключенное положение подается напряжение на катушку электромагнита возврата. Защелка 10 выходит из зацепления с зацепом 18, и электромагнит возврата под действием силы, передаваемой

30 якорем 1 на ролик 11, поворачивается против

332513

Фиг.f часовой стрелки, а якорь 1 реле переходит в разомкнутое положение.

Поворот электромагнита по часовой стрелке при притяжении якоря 1 происходит под действием пружины 14.

Малая мощность электромагнитной защелки обеспечивается тем, что iHB выступ защелки действует не вся сила F> (фиг. 3), а только та сила, которая возникает от составляющей F, другая же составляющая F2 уравновешивается реакцией R опоры. Очевидно, что сила F< зависит от угла а. Величина этого угла выбирается приемлемой для данной конструкции реле и находится обычно в пределах

5 —:10 .

Предмет изобретения

Электромагнитное реле, содержащее устройство, запирающее якорь во включенном

5 положении и электромагнит дистанционного возврата, отличающееся тем, что, с целью снижения мощкости электромагнита дистанционного возврата и уменьшения его габаритов, электромагнит выполнен поворотным, 10 снабжен роликом и расположен относительно вектора усилия, передаваемого якорем реле на ось ролика, таким образом, что вектор усилия образует с вектором реакции оси вращения электромагнита острый угол, Баиример

15 5, а защелка, удерживающая электромагнит возврата от поворота, выполнена как продолжение его якоря.
