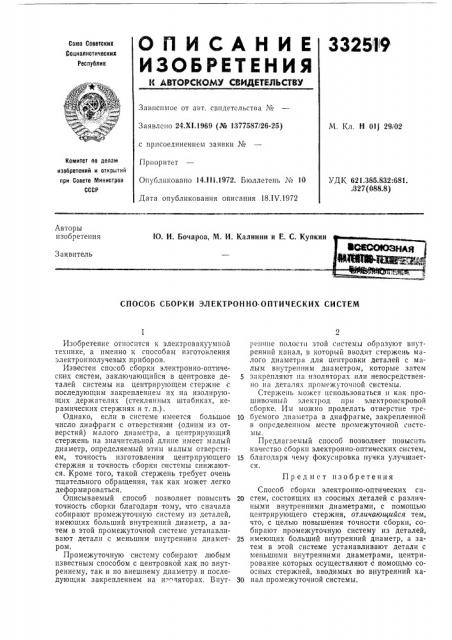

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3325 В

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Х1.1969 (№ 1,377587!26-25) с присоединением заявки ¹

Приоритет

Опубликовано 14.111.1972. Бюллетень ¹ 10

Дата опубликования описания 18.IV.1972

М, Кл, Н Olj 29i02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.385.832.681.. 327 (088.8) Лвторы изобретения

1О. И. Бочаров, M. И. Калинин и Е.

Заявитель

СПОСОБ СБОРКИ ЭЛЕКТРОННО-ОПТИЧЕСКИХ СИСТЕМ

Предмет изобретения

Изобретение относится к электровакуумной технике, а именно к способам изготовления электроннолучевых приборов.

Известен способ сборки электронно-оптических систем, заключающийся в центровке деталей системы на центрирующем стержне с последующим закреплением их на изолирующих держателях (стеклянных штабиках, керамических стержнях и т. п.).

Однако, если в системе имеется большое число диафрагм с отверстиями (одним из отверстий) малого диаметра, а центрирующий стержень на значительной длине имеет малый диаметр, определяемый этим малым отверстием, точность изготовления центр ирующего стержня и точность сборки системы снижаются. Кроме того, такой стержень требует очень тщательного обращения, так как может легко деформироваться.

Описываемый способ позволяет повысить точность сборки благодаря тому, что сначала собирают промежуточную систему из деталей, имеющих больший внутренний диаметр, а затем в этой промежуточной системе устанавливают детали с меньшим внутренним диаметром.

Промежуточную систему собирают любым известным способом с центровкой как по внутреннему, так и по внешнему диаметру и последующим закреплением на из чяторах. Внутрешше полости этой системы образу|от внутренний канал, в который вводят стержень малого диаметра для центровки деталей с малым внутренним диаметром, которые затем

5 закрепляют на изоляторах или непосредственно на деталях промежуточной системы.

Стержень может использоваться и как прошивочный электрод при электроискровой сборке. Им можно проделать отверстие тре10 буемого диаметра в диафрагме, закрепленной в определенном месте промежуточной системы.

Предлагаемый способ позволяет повысить качество сборки электронно-оптических систем, 15 благодаря чему фокусировка пучка улучшается.

Способ сборки электронно-оптических си20 стем, состоящих пз соосных деталей с различными внутренними диаметрами, с помощью центрирующего стержня, отличающийся тем, что, с целью повышения точности сборки, собирают проме>куточную систему из деталей, 25 имеющих больший внутренний диаметр, а затем в этой системе устанавливают детали с меньшими внутренними диаметрами, центрирование которых осуществляют с помощью соосных стержней, вводимых во внутренний каЗО нал промежуточной системы.
