Однофазный регулируемый асинхронный электродвигатель
Патент 332547
Авторы
Классы МПК
Однофазный регулируемый асинхронный электродвигатель
Иллюстрации
Реферат

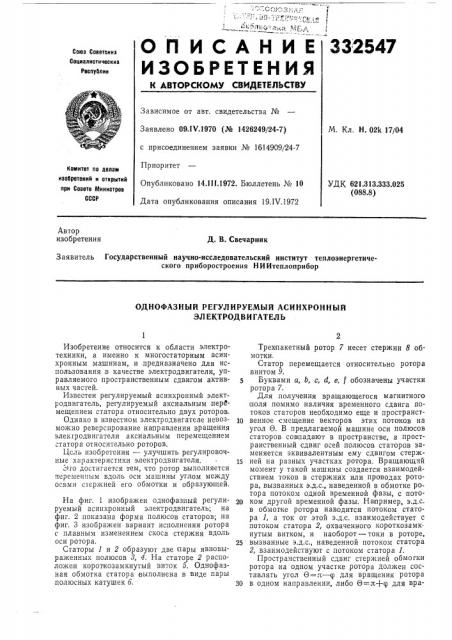

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
332547
Союз Соеетскиз
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 09ЛУ.1970 (№ 1426249/24-7) с присоединением заявки № 1614909/24-7
Приоритет
Опубликовано 14.Ш.1972. Бюллетень № 10
Дата опубликования описания 19.IV.1972
М. Кл. Н. 02k 17/04 комитет по делам иао0ретеиий и открытий при Совете Министров
СССР
УДК 621.313 333.025 (088.8) Автор изобретения
Д. В. Свечарннк
Заявитель Государственный научно-исследовательский институт теплоэнергетнческого приборостроения НИ Итеплоприбор
ОДНОФАЗНЫЙ РЕГУЛИРУЕМЫЙ АСИНХРОННЫЙ
ЭЛ ЕКТРОДВИ ГАТ ЕЛЬ
Изобретение относится к области электротехники, а именно к многостаторным асинхронным машинам, и,предназначено для использования в качестве электродвигателя, управляемого пространственным сдвигом активных частей.
Известен регулируемый асинхронный электродвигатель, регулируемый аксиальным перЬ мещением статора относительно двух роторов.
Однако в известном электродвигателе невозможно реверсирование направления вращения элекгродвигателя аксиальным перемещением статора относительно роторов.
Цсль изобретения — улучшить регулировочные xHðактеристики электродвигателя.
;)ro достигается тем, что ротор выполняется переменным вдоль оси машины углом между осями с1ержней его обмотки и образующей.
На фиг. 1 изображен однофазный регулируемый асинхронный электродвигатель; на фиг. 2 показана форма полюсов статоров; на фиг. 3 изображен вариант исполнения ротора с плавным изменением скоса стержня вдоль оси ротора.
Статоры 1 и 2 образуют две пары явновыраженных полюсов 8, 4. На статоре 2 расположен короткозамкнутый виток 5. Однофазная обмотка статора выполнена в виде пары полюсных катушек б.
Трехпакетный ротор 7 несет стержни 8 обмотки.
Статор перемещается относительно ротора винтом 9.
Буквами а, К с, d, е, f обозначены участки ротора 7.
Для получения вращающегося магнитного поля помимо наличия временного сдвига потоков статоров необходимо еще и пространст1О венное смещение векторов этих потоков на угол О. В предлагаемой машине оси полюсов статоров совпадают в пространстве, а пространственный сдвиг осей полюсов статоров заменяется эквивалентным ему сдвигом стерж15 ней на разных участках ротора. Вращающий момент у такой машины создается взаимодействием токов в стержнях или проводах ротора, вызванных э.д.с., наведенной в обмотке ротора потоком одной временной фазы, с пото20 ком другой временной фазы. Настример, э.д.с. в обмотке ротора наводится потоком статора 1, а ток от этой э.д.с. взаимодействует с потоком статора 2, охваченного короткозамкнутым витком, и наоборот в токи в роторе, 2S вызванные э.д.с., наведенной потоком статора
2, взаимодействуют с потоком статора 1.
Пространственный сдвиг стержней обмогки ротора на одном участке ротора должен составлять угол в=я — cp для вращения ротора зо в одном направлении, либо О=л+ р для вра332547
Предмет изобретения сваг t д
Фиг. г
Vvz 3
Составитель В. Комаров
Редактор В. Фельдман Техред А. KRMbllllHBKQBa Корректоры: С. Сатагулова и В. Жолудева
Изд. Ко 359
Тираж 448
Заказ 1011/1
Подписное
Типография, пр. Сапунова, 2
3 щения ротора B ïðîòèBîïoëoÿíîM направлении. Здесь гр угол сдвига фаз магнитных потоков статоров 1 и 2 относительно друг друга.
Пространственный сдвиг стержней 8 ротора
7 выполняется на нерабочих участках (участки bc u de на фиг. 1). Ротор двигателя имеет три рабочих участка (ab, cd, ef). Такая конструкция создает возможность управления двигателя путем осевого перемещения статоров, например, посредством винта 9. Если рассматривать пространственное расположение стержней на рабочих участках ротора относительно их расположения на среднем участке ротора (cd) то стержни левого участка (ab и и ef) имеют пространственный сдвиг по дуге ротора на угол О.
Если статоры находятся в крайнем правом положении, то при включении в сеть однофазной обмотки начинается вращение ротора в одну сторону (например, по часовой стрелке).
При осевом перемещении статоров влево скорость вращения и момент постепенно уменьшаются, а при положении статоров посередине — ротор останавливается. При дальнейшем смещении статоров влево ротор опять начинает вращаться, но теперь уже против часовой стрелки.
Ротор, изображенный на фиг. 3, позволяет получить регулирование фазы э.д.с. во вторичных обмотках с заданной функцией связи от указанного смещения.
Взаимное смещение статоров с первичными обмотками, питаемыми сдвинутыми по фазе напряжениями, .вдоль ротора с плавным смещением стержней, позволяет получить заданную функциональную связь между скоростью
4 и моментом на валу двигателя, с одной стороны и величиной указанного смещения с другой.
Таким образом, выполнение ротора с взаимным смещением стержней (проводов) позво5 ляет создать наиболее простые и надежные приводные асинхронные двигатели в том числе с однофазным питанием, двигатели, управляемые бесконтактно — методом lIIpocTpанственного сдвига элементов машины; позволяет
10 создать фазорегуляторы и функциональные преобразователи перемещения, генераторы и ряд других полезных устройств электро привода и автоматики.
1. Однофазный регулируемый асинхронный электродвигатель с двумя явнополюсными ста20 торами, один из которых снабжен короткозамкнутыми витками и общим короткозамкнутым ротором, с аксиальным перемещением статоров относительно ротора, отличающийся тем, что, с целью улучшения регулировочных
25 характеристик, ротор выполнен с обмоткой, стержни которой размещены с переменным вдоль оси машины углом к образующей цилиндра ротора.
2. Электродвигатель по п. 1, отличающийся
30 тем, что ротор выполнен трехпакетным со стержнями обмотки, общими для всех пакетов причем части стержней, раоположенные в крайних пакетах смещены относительно частей, расположенных в среднем пакете на один
35 и тот же угол.
Приоритет по п. 2 исчислять от 12.II.71.
