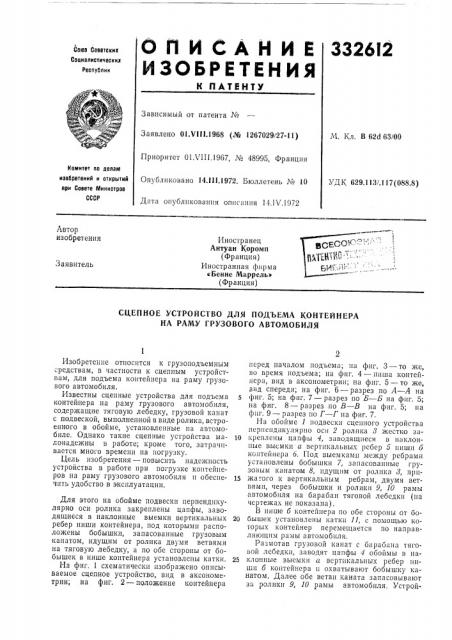

332612

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Соввтскик

Социалистическик

Республик

Зависимый от патента ¹

М. Кл. В 62d 63/00

Заявлено ОI.VIII.1968 (№ 1267029/27-11) Приоритет 01Х111.1967, № 48995, Франция

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 629.113/.117(088.8) Опубликовано 14.III.1972. Бюллетень № 10

Дата опубликования описания 14.1V.1972

Автор изобретения

Иностранец

Антуан Коромп (Франция) Иностранная фирма

«Бенне Маррель> (Франция) Заявитель

СЦЕПНОЕ УСТРОЙСТВО ДЛЯ ПОДЪЕМА КОНТЕЙНЕРА

НА РАМУ ГРУЗОВОГО АВТОМОБИЛЯ

Изобретение относится к грузоподъемным средствам, в частности к сцепным устройствам, для подъема контейнера на раму грузового автомобиля.

Известны сцепные устройства для подъема контейнера на раму грузового автомобиля, содержащие тяговую лебедку, грузовой канат с подвеской, выполненной в виде ролика, встроенного в обойме, установленные на автомобиле. Однако такие сцепные устройства малонадежны в работе; кроме того, затрачивается много времени на погрузку.

Цель изобретения — повысить надежность устройства в работе при погрузке контейнеров на раму грузового автомобиля и обеспечпь удобство в эксплуатации.

Для этого на обойме подвески перпендикулярно оси ролика закреплены цапфы, заводящиеся в наклонные выемки вертикальных ребер ниши контейнера, под которыми расположены бобышки, запасованные грузовым канатом, идущим от ролика двумя ветвями на тяговую лебедку, а по обе стороны от бобышек в нише контейнера установлены катки.

На фиг. 1 схематически изображено описываемое сцепное устройство, вид в аксонометрии; на фиг, 2 — положение контейнера перед началом подъема; иа фиг. 3 — то же, во время подъема; на фиг. 4 — ниша контейнера, вид в аксонометрии; на фиг. 5 — то же, вид спереди; на фиг. 6 — разрез по А — А на

5 фиг. 5; на фиг. 7 — разрез по Б — Б на фиг. 5; на фиг. 8 — разрез по  — В иа фиг. 5; на ф,r. 9 — разрез по à — Г иа фнг. 7.

На обоиме 1 подвески сцен»ого устройства перпендикулярно оси 2 ролика 8 жестко за10 креплены цапфы 4, заводящиеся в наклонные выемки а вертикальных ребер б»иши б контейнера 6. Под выемками между ребрами установлены бобышки 7, запасоваиные rpyaol a

В нише б контейнера по обе стороны от бо20 бышек установлены катки 11, с помощью которых контейнер перемещается по направляющим рамы автомобиля.

Размотав грузовой канат с барабана тяговой лебедки, заводят цапфы 4 обоймы в на25 клонные выемки а вертикальных ребер ниши б контейнера и охватывают бобышку канатом. Далее обе ветви каната запасовывают за ролики 9, 10 рамы автомобиля, Устрой332612

Фиа.1

Фиг.2

СТВО подготовлено к работе. Включают лебедку и подтягивают контейнер к раме автомобиля, а затем грузят его на автомобиль.

Предмет изобретения

Сцепное устройство для подъема контейнера на раму грузового автомобиля, содержащее тяговую лебедку, грузовой канат с подвеской, выполненнои в виде ролика, встроенного в обойме, установленные на автомоаиле, отличаюшеесл тем, что, с целью павы. шення надежности в работе и удобства в эксплуатации, на обойме подвески перпендикулярно оси ролика закреплены цапфы, заво5 дящиеся в наклонные выемки вертикальных ребер ниши контейнера, нод которыми расположены бобышки, запасованные грузовым канатом, идущим от ролика двумя ветвями на тяговую лебедку, а по обе стороны от бобы10 шек в нише контейнера установлены катки.

Фиг.9
