33284!

Союз Советских

Социалистических

Республик

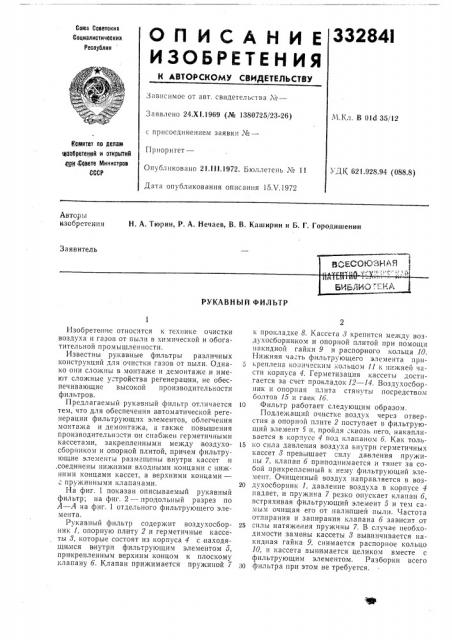

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹вЂ”

Заявлено 24.Х1.1969 (№ 1380725/23-26) М.Кл. В 01d 35!12 с присоединением заявки №вЂ”

Ггоиитет ло делан чузобретений и открытий

Ор11 Совете министров

СССР

Приоригет—

Опубликовано 21.111 1972. Бюллетень М 11

Дата опубликования описания 15Х.1972

УДК 621.928.94 (088.8) Авторы изобретения

H. А, Тюрин, Р, А. Нечаев, В. В. Каширин и Б. Г. Городишенин

Заявитель щ (13ЮЗНА Я

РУКАВНЫЙ ФИЛЪТР

Изобретение относится к технике очистки воздуха и газов от пыли в химической и обогатительнойй промышленности.

Известны рукавные фильтры различных конструкций для очистки газов от пыли. Однако они сложны в монтаже и демонтаже и имеют сложные у"тройства регенерации, не обеспечивающие высокой производительности фильтров.

Предлагаемый рукавный фильтр отличается тем, что для обеспечения автоматической регенерации фильтрующих элементов, облегчения монтажа и демонтажа, а также повышения производительности он снабжен герметичными кассетами, закрепленными между воздухосборником и опорной плитой, причем фильтрующие элементы размещены внутри кассет и .соединены нижними входными концами с нижними концами кассет, а верхними концами— . пружинными клапанами.

На фиг. 1 показан описываемый рукавный фильтр; на фиг. 2 — продольный разрез по

А — А на фиг. 1 отдельного фильтрующего элемента.

Рукавный фильтр содержит воздухосборник 1, опорную плиту 2 и герметичные кассеты 8, которые состоят из корпуса 4 с находящимся внутри фильтрующим элементом 5, прикрепленным верхним концом к плоскому клапану б. Клапан прижимается пружиной 7 к прокладке 8. Кассета 8 крепится между воздухосборником и опорной плитой при помощи накидной гайки 9 и распорного кольца 10.

Нижняя ча "ть фильтрующего элемента при5 креплена коническим кольцом 11 к нижнеи части корпуса 4. Герметизация кассеты достигается за счет прокладок 12 — 14. Воздухосборник и опорная плита стянуты посредством болтов 15 и гаек 16.

10 Фильтр работает следующим образом.

Подлежащий очистке воздух через отверстия в опорной плите 2 поступает в фильтруюший элемент 5 и, пройдя =квозь него, накапливается в корпусе 4 под клапаном 6. Как толь15 ко сила давления воздуха ьнутри герметичных кассет 8 превышает cèëó давления пружины 7, клапан б приподнимается и тянет за собой прикрепленный к нему фильтрующий элемент. Очищенный воздух направляется в воз20 духосборник 1, давление воздуха в корпусе 4 падает, и пружина 7 резко опускает клапан б, встряхивая фильтрующий элемент 5 и тем самым очищая его от налипшей пыли. Частота отпирания и запирания клапана 6 зависит от

25 силы натяжения пружины 7. В случае необходимости замены кассеты 8 вывинчивается накид ная гайка 9, снимается распорное кольцо

10, и кассета вынимается целиком вместе с фильтрующим элементом. Разборки всего

30 фильтра при этом не требуется.

332841

Предмет изобретения

Фиг 2

Фиг.) Составитель О. Догаев

Т. и ред Е. Борисова

Редакгор H. Корченко

Корректор T. Гревцова

Заказ 2269 Изд. № 434 Ти:раж 448 П одни с я се

ЦПИИПИ Комитета ио делам изобретений и >ткрытий при Совете Министров СССР

Москва,,">К-ЗЗ, Раушская наб., д. 4/5

Областная типография Костромского у>1равлепия ио печа ги

Рукавный фильтр, содержащий фильтрующие элементы, воздухосборник, опорную плиту и пружинные клапаны, отличающийся тем, что, с целью обеспечения автоматической регенерации фильтрующих элементов, облегчения монтажа и демонтажа, повышения производительности, он снабжен герметичными кассетами, закрепленными между воздухосборником и опорной плитой, причем фильтрующие элементы размещены внутри кассет и соедине5 ны нижними входными концами с нижними концами кассет, а верхними концами — с пружинными клапанами.
