Реферат



332858

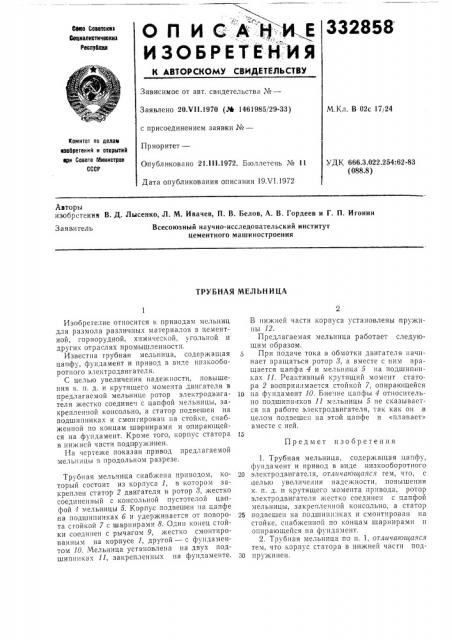

О П H C A : ff."И.Е

ИЗОБРЕТЕН ИЯ

Оввз Соввтскив

Секиалкотичвскив

Рвсптблвк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.Ч11.1970 (М 1461985/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 19Х1.1972

М,Кл. В 02с 17>24

Комитет по делаю каооретений и открытий ври Совете Министров

СССР

УДК 666.3.022.254:62-83 (088.8) Авторы изобретения В. Д. Лысенко, Л. М. Ивачев, П. В. Белов, А. В, Гордеев и Г. П. Игонин

Заявитель Всесоюзный научно-исследовательский институт цементного машиностроения

ТРУБНАЯ МЕЛЬНИЦА

Предмет изобретения

Изобретение относится к приводам мельниц для размола различных материалов в цементной, горнорудной, химической, угольной и других отраслях промышленности.

Известна трубная мельница, содержащая цапфу, фундамент и привод в виде низкооборотного электродвигателя.

С целью увеличения надежности, повышения к. п. д. и крутящего момента двигателя в предлагаемой мельнице ротор электродвигателя жестко соединеч с цапфой мельницы, закрепленной консольно, а статор подвешен на подшипниках и смонтирован на стойке, снабженной по концам ша|рнирами и опирающейся на фундамент. Кроме того, корпус статора в нижней части подвружинен.

На чертеже показан привод предлагаемой мельницы в продольном разрезе.

Трубная мельница снабжена приводом, который состоит из корпуса 1, в котором закреплен статор 2 двигателя и ротор 8, жестко соединенный с консольной пустотелой цапфой > мельницы 5. Корпус подвешен па цапфе на подшипниках б и удерживается от поворота сгойкой 7 с шарнирами 8. Один конец стойки соединен с рычагом 9, жестко смонтированным»а корпусе 1, другой — с фундаментом 10. Мельница установлена на двух подшипниках 11, закрепленных на фундаменте.

В нижней части корпуса уcTBHDB;Ieíû пружины 12.

Предлагаемая мельница работает следующим образом.

При подаче тока в обмотки двигателя начинает вращаться ротор 8, а вместе с ним врашается цапфа 4 и мельница 5 на подшипниках 11. РеактивныЙ т".р TBIllHÉ r10%1el>1 cTBTQра 2 воопринимается стойкой 7, опирающейся

l0 на фундамент 10. Биение цапфы 4 относительно подшипников 11 м льницы 5 не сказывается на работе электродвигателя, так как он в целом подвешен на этой цапфе и «плавает» вместе с ней.

1. Трубная мельница, содержащая цапфу, фундамент и привод в виде .низкооборотного

20 электродвигателя, отл»ча>ощпяся гем, что, с целью увеличения надежности, повышения к. п. д. и крутящего момента привода, ротор электродвигателя жестко соединен с цапфой мельницы, закрепленной консольно, а статор

25 подвешен на подшипниках и смонтирован на стойке, снабженной по концам шарнирами и опирающейся на фундамент.

2. Трубная мельница по п. 1, отлича>ощаяся тем, что корпус статора B нижней части под30 пружинен.

332858

Саставнтсль А. Калмыков

Т:хред Е. Борисова

Корректор О. Тюрина

Редактор В. Блохина

Заказ 2265 11зд. ЛЪ 435 Тнрагк 448 Подписное

ПЕ1ИИПИ Комитета . о делам изобретен»й и открыт»й лри Совете Чиннстросв СССР

Москва, Ж-35, Раушокая наб., д. 4/5

Областная типография Костромского управления по печати
