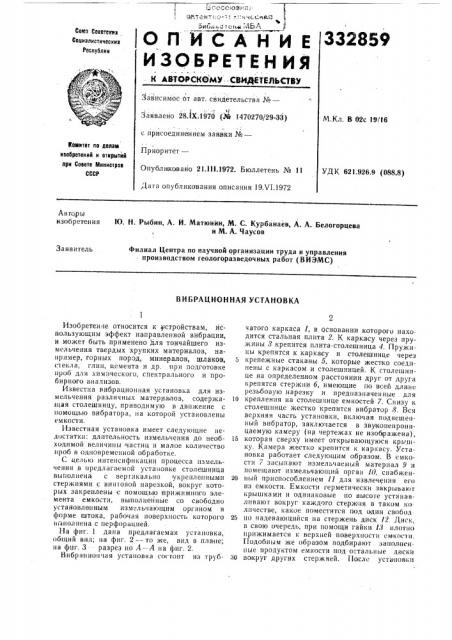

ОПЙСАйиЕ

ИЗОБРЕТЕНИЯ

Союз Советслив

Социалистические

Республии

j4 ) $4y, »

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

1с

Заявлено 28.1Х.1970 (М 14?0270/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.111.1972. Бюллетень № 11

Дата опубликования описания 19.UI.1972

М.Кл. В 02с 19/16 йотеитет по делан изобретений и открытий при Совете Министров

СССР

УДК 621.926.9 (088.8) Ав по ры изобретения

1О. Н. Рыбин, А. И. Матюиии, М. С. Курбанаев, А. А. Белогорцева и M. А. Чаусов

Филиал Центра по научной организации труда и управления производством геологоразведочных работ (ВИЭМС) Заявитель

ВИБРАЦИОННАЯ УСТАНОВКА

Изобретение относится к устройствам, использующим эффект направленной вибрации, и может быть применено для тончайшего измельчения твердых хрупких материалов, например, горных пород, минералов, шлаков, стекла, глин, цемента и др. при подготовке проб для химического, спектрального и пробирного аHñ1 ëèÇÎÂ, Известна вибрационная установка для измельчения различных материалов, со держащая столешницу, приводимую в движение с помощью вибратора, на которой установлены емкости.

Известная установка имеет следующие недостатки: длительность измельчения до необходимой величины частиц и малое количество проб в одновременной обработке.

С целью интенсификации процесса измельчения в предлагаемой установке столешница выполнена с вергикально укрепленными с1ержнями с вин|овой нарезкой, вокруг которых закреплены с помощью прижимного элемента емкости, выполненные со свободно установленным изм.льчающим органом в фо1)ме штока, рабочая поверхность которого нптполнена с перфорацией.

Иа фиг. 1 дана предлагаемая установка, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 разрез 00 А--А на фиг. 2.

Вибрапнончая установка со< гонт из трубчатого каркаса 1, в основании которого находится стальная плита 2. К каркасу через пружины 3 крепится плита-столешница 4. Пружины крепятся к каркасу и столешнице через

G крепежные стаканы 5, которые жестко соединены с каркасом и столешницей. К столешнице на определенном расстоянии друг от друга крепятся стержни б, имеющие по всей длине резьбовую нарезку и предназначенные для

10 крепления на столешнице емкостей 7. Снизу к столешнице жестко крепится вибратор 8. Вся верхняя часть установки, включая подвешенный вибратор, заключается в зву конепроницаемую камеру (на чертежах не изображена), 15 которая сверху имеет открывающуюся крь тику. Камера жестко крепится к каркасу. Установка работает следующим образом. В емкости 7 засыпают измельчаемый материал 9 и помещают измельчающий ортан 1О, снабжен20 ный приспособлением 11 для извлечения его из емкости. Емкости герметически закрывают крышками и одинаковые по высоте устанавливаюг вокруг каждого стержня в таком ко личестве, какое поместится под один свобод

25 но надевающийся на стержень диск 12. Диск, в свою очередь, при помощи гайки !3 плотно прижимается к верхней поверхности емколи.

Подобным же образом подбирают заполнен. ные продуктом емкости под остальные диски

00 вокруг других стержней. После установки

332859

12

Уиг. 2

3 всех необходимых емкостей под диски с прижимными гайками установку закрываю г крышкой звуконепроницаемой камеры и запускают вибратор, который лридаег вертикальную вибрацию свободно опущенному в емкость измельчающему органу и материалу, помещенному под ним.

Предмет изобретения Внбрационная установка для измельчения различных материалов при подготовке проб для химического, спектрального и пробирного анализов, содержащая столешницу, приводи.мая в движение с помощью внбратора, на которой установлены емкости, отличающаяся.

5 тем, что, с целью интенснфйкации процесса измельчения, столешница выполнена с вертикально укрепленными стержнями с винтовой нарезкой, вокруг которых закреплены с помощью прижимного элемента емкости, выполlo ненные со свободно установленным измельчающим органом в форме штока с перфорированной рабочей поверхностью.

ЗЗ28б9

М-А

Coerasaтель fl. Бнбииа

Техред E. Борисова

Корректор О. Тюрина

Реджтор В. Блохина
