Реферат

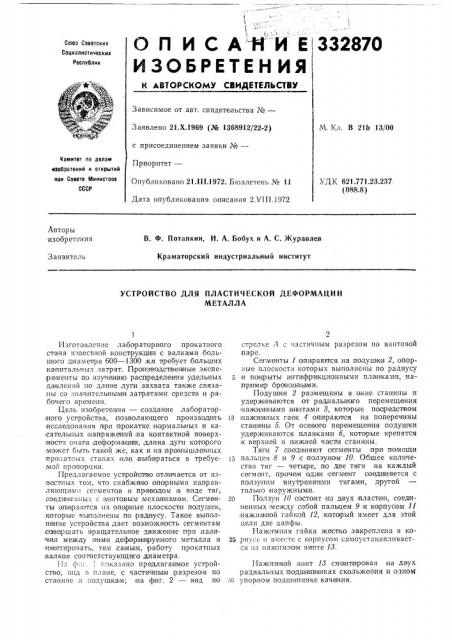

1 I т .

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

332870

Солта Соеетскив

Социалистикескил

Реслублик

Зависимое от авт. свидетельства ¹â€”

Заявлено 21.Х.1969 (№ 1368912/22-2) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21 111.1972. Бюллетень № 11

Дата опубликования описания 2.VIII.1972

М. Кл. В 21Ь 13/00

Комитет IIo делам изобретений и открытий оюи Совете Министров

УДК 621.771.23.237 (088.8) Авторы из обр ет ен и я

В Ф Пота кин И А Бобу А С Журавлев

Краматорский индустриальный институт

Заявитель

УСТРОЙСТВО ДЛЯ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ

МЕТАЛЛА

Изготовлен Ie лабораторного прокатного стана иавестной коиструкцли с валками большого диаметра 600 — 1300 мл требует больших капитальных заграт. Производственотые экспериме1нты по изучанию распределения удельных 5 давлений .по длине дуни захвата та кже,связаны со значительными затратами средств и .,раб оч его яр ем еня.

Цель изобретения — создание лаборатор ного устройства, позволяющего производвгь д исследования п ри прокатке нормальных и касательных напряжений;на контактной поверх.:ности очага даформа цсеи, длина дуги кото рого .может быть такой же, как и на промышленных прокатных станах,или IBbIoIHраться в требуе- 15 отой пропорции.

Предлатаамое устройство .отличается от известных там, что снабжено, опорными надравляюгцимя сегментов и приводом в виде тяг, соединенных с винтовым,механизмом. Сегман- 20 ты опираются на опорные плоскости подушек, которые:вьсполнены по радиусу. Такое выполнанне устройства дает возможность сегментам совершать вращательное движение при лалич ии между ними деформ1и руемого металла и 25 имитировать, там самым, работу прокатных валков соответствующего диаметра.

I!;, ф:..::. : пока;aно предлагаемое устройство, внд в плане, с частичным,разрезом по станине и подушкам; IHB фиг. 2 — вид по зо

2 стрелке Л частичным разрезом по винтовой па:ре.

Сегменты 1 опираются на подушки 2, опорные плоскости которых выполнены по радиусу и покрыты антифрикционнымн пла нкамн, например бронзовыми.

Подушии 2 размещены в окне станины и ударживаются от радиального перемещения нажимнымот аобнтами 3, которые посредством нажимных гаек 4 опираю1ся на поперечины станины 5. От осевого перемещения подушки удерживаются планками б, которые крепятся к верхней и нижней части станины.

Тяги 7 соединяют сепме нты при помощи пальцев 8 я 9 с ползуном 10. Общее количество тяг — четыре, по две тяги на каждый сегм ант, причем один .сегмент coBQIHIHяется с ползупом внутренними тягам и, другой только наружными.

Ползун 10 состоит из двух пластин, соед иненных между собой пальцем 9 и корпусом 11 нажим ной гайкой 1, .который имеет для этой цели две цапфы.

Нажнмная гайка жестко закреплена в корпусе и вместе с корпусом самоустанавливается на нажнмлом втснте 18.

Иажимной винт 18 смонтирован на двух радиальных подшип|никах скольжения и одном упорном подшипнике качения.

332870 вид л

Фиг 2

Составитель М. Блатова

Техред Е. Борисова

Корректор 3. Тарасова

Редактор В. Новоселова

Заказ 2061 Иэд. № 438 Тираж 448 Поддионое

ЦНИИПИ Комитета Ilo делам изобретений и открытий лрн Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Загорская типография

Привод 14 устройспва связан с нажимным виконтом зубч атой муфтюй.

Для осуществления дефор мации металла нажи мной винт 18 вращается от привода 14 и сообщает гайке 12, корпусу 11 и ползуну 10 поступательное движение, при этом тяги 7, связывающие ползун и сегменты, совершают плоскопараллельное движение, а сегменты цр и . наличии между ними деформ и руемого металла совершают вращательное двнжение, выпол няя при этом деформацию металла между сегментам|и, как инструментом прокатин. Вмо|нтированные в сегменты точечные мессдозы

4 описывают распределение нормальных и касательных напряжений по контактной поверхности.

Предмет изобретения

Успр ойство,для пласпической деформации металла, включающее профили ровакные ceI менты, отличающееся тем, что, с целью моделнрования процесса прокаъии в валках боль10 шоте диаметра, о!но снабжено опорными нацравляющим и сегментов и п риводом в виде тяг, соединенных, например, с вантовым механлзмом.
